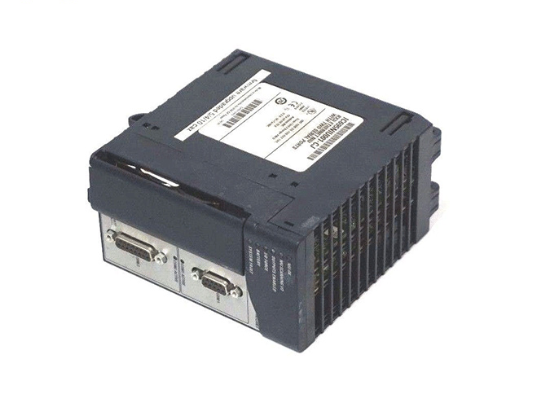

IC695NIU001-ADAD 以太网网络接口单元 进行通信和数据交换
【产品详情】
技术规格
模块类型: 网络接口
插槽数量: 1 (单插槽)
背板支持: 双通道:RX3i PCI 和 90-30 串行
协议支持: SNP、Modbus 从站、串行 I/O、Modbus 主站
通信端口: (2) RS-232 和 RS-485
内部功率: 0.52A @ 3.3 伏直流电,0.95A @ 5伏直流电
IC695NIU001是 PACSystems RX3i 以太网网络接口单元 (NIU)。该模块由艾默生自动化制造。它是 RX3i 以太网 NIU 站组件的组件模块,由一个 RX3i 通用背板、一个 RX3i 电源模块、至少一个 RX3i 以太网模块和IC695NIU001模块组成。该组件是 IC695NIU001 的一部分,使 RX3i 系统(尤其是 CPU)能够在传统 90-30 系列 I/O 模块之间进行通信和数据交换。
该IC695NIU001使用 Machine Edition Logic Developer 软件版本 5.51 或更高版本进行配置。它带有 COM1 和 COM 2 通信接口,可配置为 RS232 和 RS485 通信,通过应用程序“C”块支持 Modbus RTU Slave、SNP、串行 I/O 和 Modbus RTU Master 等串行协议。
该IC695NIU001配有 20KB 的可选本地逻辑和 10 MB 集成闪存。它有一个电池备份时钟,可以替换为目录号为 IC695ACC302(推荐)的 RX3i CPU 锂智能电池、90-30 系列锂电池组、IC693ACC302 或 IC698ACC701 智能纽扣电池组。此外,该模块的预加载固件可通过系统进行内部升级。该模块的电流消耗为 1.25 Amps 在 +3.3 VDC 时:1.0 Amps 在 +5 VDC 时,模块的工作温度为 0 摄氏度至 60 摄氏度(32 华氏度至 140 华氏度)。该模块与 PCI 2.2 标准兼容。
为了简化订购,提供了目录号为 IC695NTK001 或 IC695NTK002 的 NIU 套件,以确保正确配置完整的系统或组件。
IC695NIU001-ADAD 以太网网络接口单元 进行通信和数据交换
【英文介绍】
Technical specification
Module type: Network interface
Number of slots: 1 (single slot)
Backplane support: Dual channel: RX3i PCI and 90-30 serial
Protocol support: SNP, Modbus slave, Serial I/O, Modbus master
Communication ports: (2) RS-232 and RS-485
Internal power: 0.52A@ 3.3V DC, 0.95A@ 5V DC
IC695NIU001 is a PACSystems RX3i Ethernet Network Interface Unit (NIU). The module is manufactured by Emerson Automation. It is a component module of the RX3i Ethernet NIU station assembly and consists of an RX3i universal backplane, an RX3i power module, at least one RX3i Ethernet module, and the IC695NIU001 module. This component is part of the IC695NIU001 and enables the RX3i system, especially the CPU, to communicate and exchange data between traditional 90-30 series I/O modules.
The IC695NIU001 is configured using Machine Edition Logic Developer software version 5.51 or later. It comes with COM1 and COM2 communication interfaces, can be configured for RS232 and RS485 communication, and supports serial protocols such as Modbus RTU Slave, SNP, serial I/O and Modbus RTU Master via the application "C" block.
The IC695NIU001 comes with 20KB of optional local logic and 10MB of integrated flash memory. It has a battery backup clock that can be replaced with an RX3i CPU Lithium smart battery with catalog number IC695ACC302 (recommended), a 90-30 series lithium battery pack, an IC693ACC302 or an IC698ACC701 smart button battery pack. In addition, the module's preloaded firmware can be upgraded internally through the system. The current consumption of the module is 1.25 Amps at +3.3 VDC: 1.0 Amps at +5 VDC, and the module operates at 0 ° C to 60 ° C (32 ° F to 140 ° F). The module is compatible with the PCI 2.2 standard.
To simplify ordering, NIU kits with catalog numbers IC695NTK001 or IC695NTK002 are provided to ensure proper configuration of the complete system or component.
