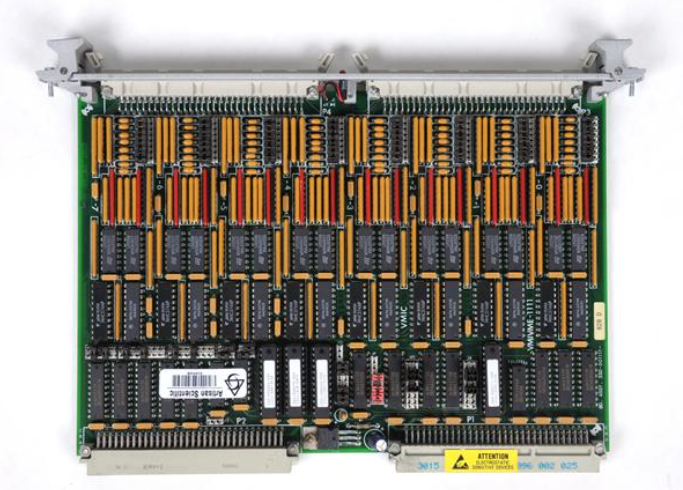

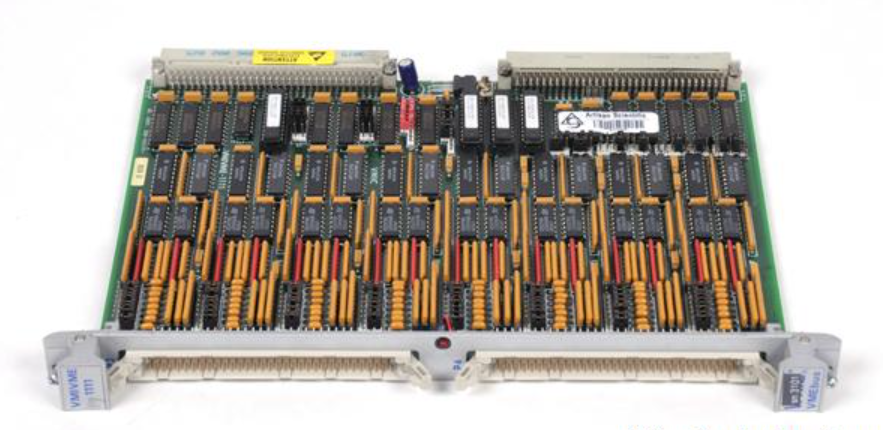

VMIVME-1111-000 GE 64位高压数字输入板
【产品详情】
特征：
1 插槽 B 型 VMEbus 卡
共模输入电压范围：-30 至 +66 V
输入灵敏度：±100 mV，共模范围为-7 V至+12 V
兼容性：兼容 VMEbus 规范。双倍高度的外形尺寸。
输入连接器类型：双 64 针连接器 - DIN 41612。
I/O 组织：8 个输入端口;8 位宽。可寻址到短监控和/或短非特权 I/O 映射中的任何地址。控制和状态寄存器 （CSR） 地址可独立选择。
寻址方案：8 个端口可在 8 位、16 位或 32 位边界上单独寻址。一个可在 8 位边界上寻址的 CSR。13 个跳线提供无限的短数据 I/O 地址映射选择。
差分信号输入特性： 共模输入电压范围：-30 至 +66 V，共模输入灵敏度为 ±100 mV 范围为 -7 至 +12 V，高输入阻抗 （33 kΩ）。
单端信号输入特性：高输入阻抗（33 kΩ）。在整个 66 V 范围内，阈值精度为 1%（典型值）。
产品代码： VMIVME-1111， VMIVME 1111， VMIVME1111， VME-1111， VME 1111， VME1111
VMIVME-1111-000 GE 64位高压数字输入板
【英文介绍】
Features:
Type B VMEbus card with 1 slot
Common-mode input voltage range: -30 to +66 V
Input sensitivity: ±100 mV, common model range from -7 V to +12 V
Compatibility: Compatible with VMEbus specifications. Double height dimensions.
Input connector type: Dual 64-pin connector - DIN 41612.
I/O organization: 8 input ports; 8 bits wide. Can be addressed to any address in the short monitor and/or short unprivileged I/O map. Control and Status Register (CSR) addresses can be selected independently.
Addressing scheme: 8 ports can be individually addressed on 8-bit, 16-bit, or 32-bit boundaries. A CSR that is addressable on an 8-bit boundary. 13 jumpers provide unlimited options for short data I/O address mapping.
Differential signal input characteristics: common-mode input voltage range: -30 to +66 V, common-mode input sensitivity: ±100 mV range: -7 to +12 V, high input impedance (33 kΩ).
Single-ended signal input characteristics: High input impedance (33 kΩ). Over the entire 66 V range, the threshold accuracy is 1% (typical value).
Product code: VMIVME-1111, VMIVME1111, VMIVME1111, VME-1111, VME1111
VMIVME-1111-000 GE 64位高压数字输入板
