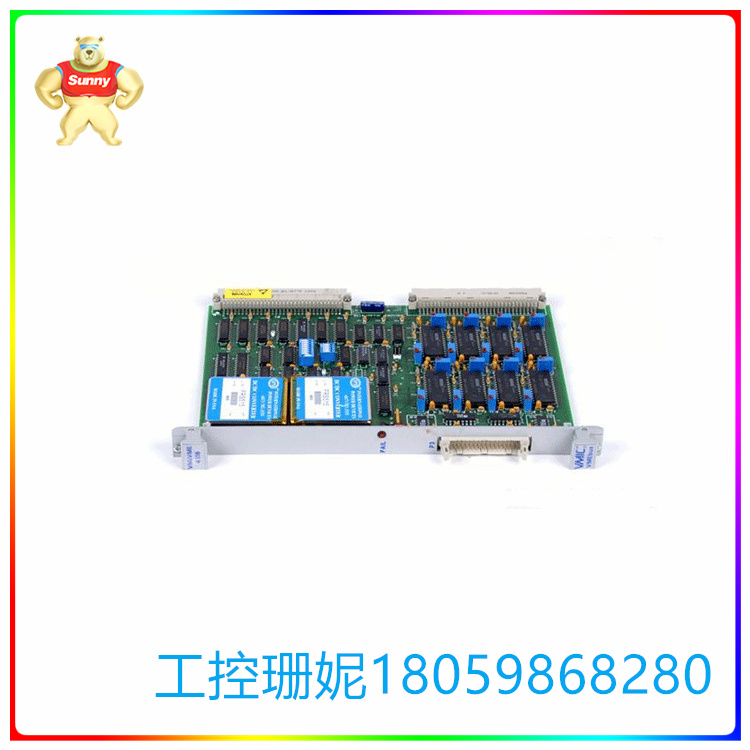

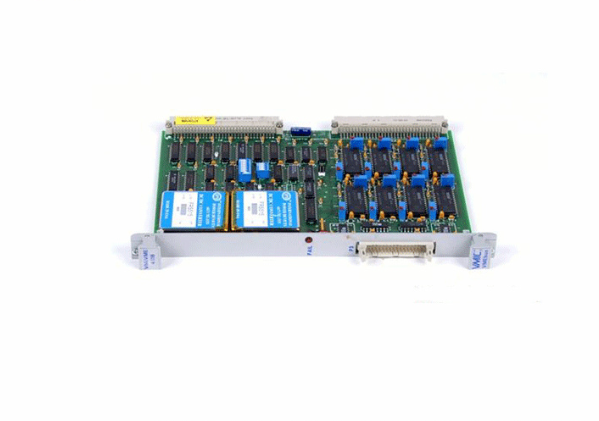

VMIVME-4116-060 模拟输出板  内置测试硬件部件

【产品详情】

VMIVME-4116-060： • 8 通道

• 双缓冲 • 16 位模拟输出，带 JFET 输出隔离开关

• 内置测试硬件部件

号 332-004116-060 M， 332-004116-060 L， 332-004116-060 J

产品代码：

5998-01-449-2964， 5998014492964

特征：

每通道 16 位 DAC

缓冲电压输出（±10V，5mA）

双缓冲数据锁存器，允许同时更新所有通道

前面板故障 LED

高可靠性DIN型输出连接器

多路复用可编程输出，用于测试模拟输入多路复用器板

VMIC VMIVME-4116 数模转换器 （DAC） 板对 16 位正真偏移二进制或二进制补码编码字执行数模转换，模拟输出范围为 -10 至 +10 V。对于每305 LSB变化的数字输入，分辨率为1 μV。缓冲输出电压在1 μs内建立至2/10 LSB以内。

DAC为每个通道提供数模集成电路（IC）。控制和状态寄存器 （CSR） 由处理器加载，该寄存器控制电路板的功能。处理器可以随时读取 CSR。<>个DAC中的每一个都带有双缓冲数据锁存器。数据锁存器允许DAC模拟输出的更新方式具有多功能性。

DAC可以通过三种方法转换新数据。每种方法都由板载跳线启用/禁用，并由用户必须加载的 CSR 进一步控制。

VMIVME-4116-060 模拟输出板  内置测试硬件部件

【英文介绍】

VMIVME-4116-060: • 8 channels

• Dual buffering • 16-bit analog output with JFET output isolation switch

• Built-in test hardware components

No. 332-004116-060 M, 332-004116-060 L, 332-004116-060 J

Product Code:

5998-01-449-2964, 5998014492964

Features:

16-bit DAC per channel

Buffer voltage output (±10V, 5mA)

Dual buffered data latches that allow all channels to be updated simultaneously

Front panel failure LED

High reliability DIN output connector

Multiplexed programmable output for testing analog input multiplexer boards

The VMIC VMIVME-4116 digital-to-analog Converter (DAC) board performs digital-to-analog conversion on 16-bit positive-true-offset binary or binary complement coded words with an analog output range of -10 to +10 V. For digital inputs that change every 305 LSB, the resolution is 1 μV. The buffer output voltage is built up to within 2/10 LSB in 1 μs.

A DAC provides a digital-analog integrated circuit (IC) for each channel. The control and status register (CSR) is loaded by the processor and controls the functions of the board. The processor can read the CSR at any time. Each of the <> Dacs has a dual buffered data latch. Data latches allow versatility in how DAC analog outputs are updated.

DAC can transform new data in three ways. Each method is enabled/disabled by an onboard jumper and is further controlled by a CSR that the user must load.
