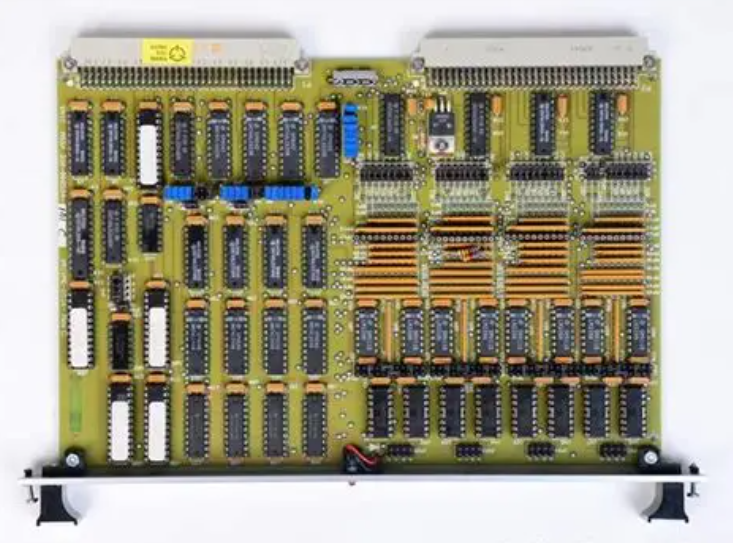

VMIVME-2534-101   I/O 板具有四个端口 状态寄存器

【产品详情】

概述

特征：

32位高压输出和/或输入

每组 8 路输入可通过跳线选择进行监控

P2 I/O 连接

带故障 LED 的前面板

VMIC / GE Fanuc-2534 32 位 I/O 板具有四个端口，可在 8 位、16 位或 32 位边界上单独寻址。用于控制和状态寄存器 （CSR） 和电路板 ID 寄存器的单独电路板地址解码器允许对硬件控制地址进行分组，以提高软件效率。地址修饰符代码可通过跳线选择，用于短监控或短时非特权 I/O 访问。

输入可通过跳线选择，用于监控：触点闭合、电压源、电流吸收和差分信号。开路提供逻辑“零”或（跳线可选）逻辑“一”。VMIVME-2534 还具有输入滤波器选项和用户可选的输入电压阈值。

输出具有高电流吸收 （600 mA）、高击穿电压 （70 V）、输出箝位二极管和用于减少电流浪涌的保持活动电路。

VMIVME-2534-101   I/O 板具有四个端口 状态寄存器

【英文介绍】

summarize

Features:

32-bit high voltage output and/or input

Each group of 8 inputs can be monitored through jumper selection

P2 I/O connection

Front panel with faulty LED

The VMIC/GE Fanuc-2534 32-bit I/O board has four ports and can be individually addressed on 8-bit, 16-bit or 32-bit boundaries. Separate board address decoders for control and status registers (CSRS) and board ID registers allow hardware control addresses to be grouped to improve software efficiency. The address modifier code can be selected via a jumper for short monitoring or short unprivileged I/O access.

Inputs can be selected via jumper for monitoring: contact closure, voltage source, current absorption and differential signals. The open circuit provides a logical "zero" or (jumper optional) a logical "one". The VMIVME-2534 also has input filter options and user-selectable input voltage thresholds.

The output features high current absorption (600 mA), high breakdown voltage (70 V), output clamp diodes, and a hold-in circuit to reduce electrical surges.
