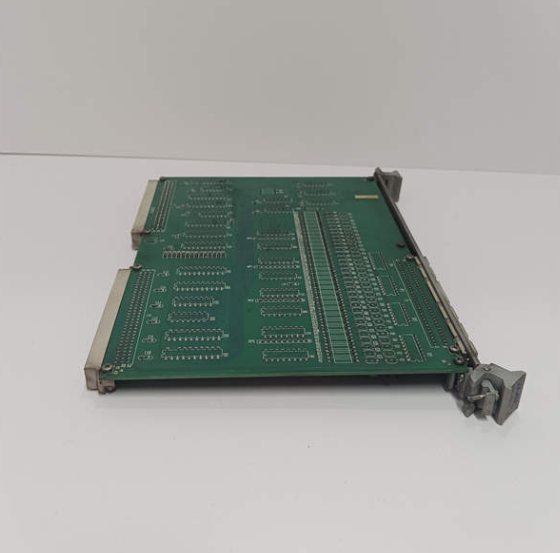

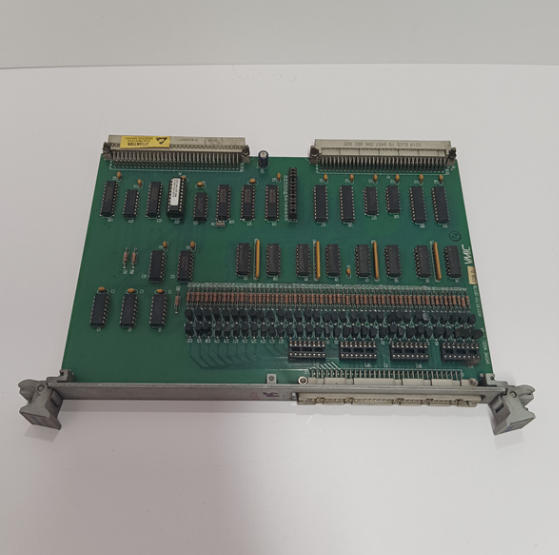

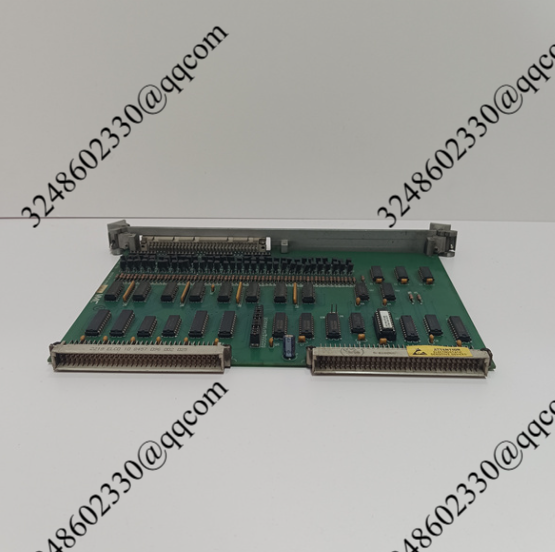

VMIVME-2170A 光耦合数字输出板 控制逻辑

【产品详情】

VMIVME-2170A-110： • 数据极性：正真

• 输出电流：300 mA

部件号 332-102170-110-B， 332-102170-110-D， 332-102170-110-C， 332-102170-110-E

产品代码：

5998-01-519-6584， 5998015196584

概述

特征：

32位光隔离数字输出

8 位或 16 位数据传输

反相或同相数据选项

可选上拉电阻器

2.5 或 300 mA 选项

非特权或监督短 I/O 传输

Abaco Systems / VMIC VMIVME-2170 / VMIVME-2170A 32 位光耦合数字输出板由 VMEbus 兼容性逻辑、数据输出控制逻辑、四个 8 位输出寄存器和 32 位光隔离输出组成。VMEbus 兼容性逻辑包含加码、解码逻辑和数据传输控制逻辑，后者在短 I/O 地址空间中提供 8 位或 16 位数据传输。数据输出控制逻辑与 8 个 32 位寄存器相结合，可选择字节或字传输到 <> 个光隔离输出通道。<> 个光耦合输出通道将 TTL 输出数据转换为光耦合数字输出，其输出状态与写入电路板的数据匹配或反转。

VMIVME-2170A 光耦合数字输出板 控制逻辑

【英文介绍】

VMIVME-2170A-110: • Data polarity: True

• Output current: 300 mA

Part number 332-102170-110-B, 332-102170-110-D, 332-102170-110-C, 332-102170-110-E

Product Code:

5998-01-519-6584, 5998015196584

summarize

Features:

32-bit optical isolated digital output

8-bit or 16-bit data transfer

Inverting or in-phase data options

Optional pull-up resistor

2.5 or 300 mA options

Unprivileged or supervised short I/O transmissions

Abaco Systems/VMIC VMIVME-2170 / VMIVME-2170A 32-bit optically coupled digital output board consists of VMEbus compatibility logic, data output control logic, four 8-bit output registers, and 32-bit optical isolation output. VMEbus compatibility logic includes encoding, decoding, and data transfer control logic, which provides 8-bit or 16-bit data transfer in short I/O address Spaces. The data output control logic is combined with eight 32-bit registers to select bytes or words to be transferred to <> optically isolated output channels. <> An optically coupled output channel converts the TTL output data into an optically coupled digital output whose output state matches or reverses the data written to the board.
