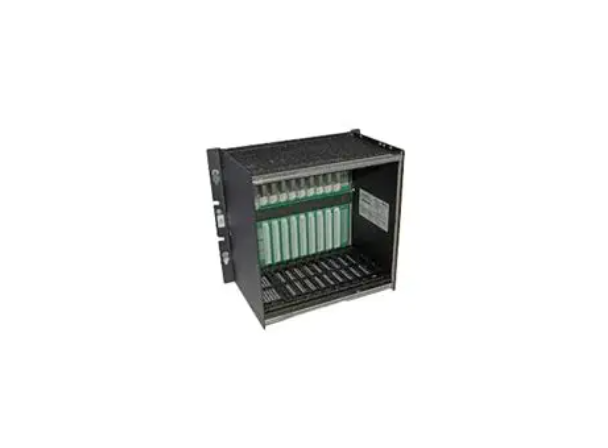

IC698CHS109  标准机架 接受插入式 RX7i 电源

【产品详情】

技术规格

模块类型： 标准机架

安装位置： 前面

插槽数量： 9 单宽，5 双宽

机架插槽尺寸： 0.8 英寸

尺寸： 11.15 x 12.6 x 7.25 英寸（高 x 宽 x 深）

电源： RX7i 电源位于插槽 0 中

客户问答

问题：什么是IC698CHS109？答：IC698CHS109是GE Fanuc RX9i系列的标准PACSystems 7槽壁挂式（面板）安装机架。

问：IC698CHS109有多少个 I/O 插槽？ 答：9 个单宽或 5 个双宽（外加一个电源）

问：插槽 0 在IC698CHS109中必须占用什么？ 答：最左侧的插槽（插槽 0）必须被 RX7i 电源占用。

问：插槽 1 在IC698CHS109中必须占用什么？ 答：插槽 1 位置必须由 RX7i CPU 占据，但是，带有以太网子卡的 IC698CPE010/020 和 IC698CRE020 CPU 是双宽模块，使用插槽 1 和 2。

问：此机架有哪些附加功能？ 答：

为机架式 I/O 模块提供插槽感应

提供中断确认和总线授予信号的自动菊花链，因此无需空白插槽跳线

提供 J2 背板连接器，允许每个周期最多 64 个数据位的高速 VME 传输

接受插入式 RX7i 电源

支持可选的冷却风扇组件（IC698CPE020/CRE020 需要）

IC698CHS109  标准机架 接受插入式 RX7i 电源

【英文介绍】

Technical specification

Module type: Standard rack

Installation position: front

Number of slots: 9 single width, 5 double width

Rack slot size: 0.8 inches

Dimensions: 11.15 x 12.6 x 7.25 inches (H x W x D)

Power Supply: The RX7i power supply is located in slot 0

Customer question and answer

Question: What is IC698CHS109? A: The IC698CHS109 is the standard PACSystems 7-slot wall mount (panel) rack for the GE Fanuc RX9i series.

Q: How many I/O slots does the IC698CHS109 have? A: 9 single widths or 5 double widths (plus a power supply)

Q: What must slot 0 occupy in the IC698CHS109? A: The leftmost slot (slot 0) must be occupied by the RX7i power supply.

Q: What must slot 1 occupy in the IC698CHS109? A: Slot 1 must be occupied by the RX7i CPU, but the IC698CPE010/020 and IC698CRE020 cpus with Ethernet subcards are double-width modules that use slots 1 and 2.

Q: What additional features does this rack have? A:

Slot sensing for rack-mounted I/O modules

Provides an automatic daisy-chain of interrupt acknowledgement and bus grant signals, so no blank slot jumpers are required

J2 backplane connector is available, allowing high-speed VME transmission of up to 64 data bits per cycle

Plug-in RX7i power supply accepted

Support for optional cooling fan assembly (required for IC698CPE020/CRE020)
