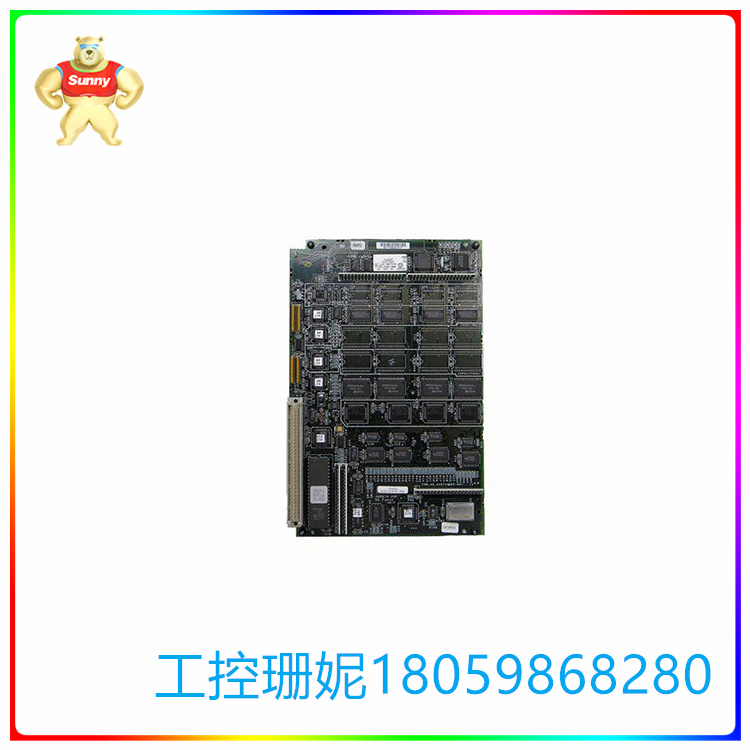

IC697PWR710 电源模块 电子过电压保护电路

【产品详情】

技术规格

额定电压： 120/240 VAC 或 125 VDC

输入电压范围： 90 至 264 VAC 或 100 至 150 VDC

输入功率： 满载时 90 瓦

输出功率 56 瓦

底板上的位置： 最左边的插槽

直流输出： + 5VDC 高达 11 安培

 IC697PWR710是安装在 90-70 系列底板上的可编程逻辑控制器 （PLC） 电源模块。该模块提供必要的背板电源，用于为安装在同一底板内的模块供电。

当连接到外部交流或直流电源时，IC697PWR710工作，特别是 90-264 VAC，频率为 47-63 Hz 或 100-150 VDC。该模块的输入功率在满载时最大为 90 瓦，输入半周期峰值浪涌为 3 安培，典型值和功率因数大于 .95。它的最大输出功率为 56 瓦，标称输出电压为 5.1 VDC，输出电压范围为 4.90-5.25 VDC。

该IC697PWR710具有积分过压和过流限制，具体而言，6.2 V（典型值由内部电子电压保护提供）和 12 安培（典型值通过积分电子电流限制提供）。该电源还具有 21 ms 的交流输入损耗穿越时间，其设计符合 VME 标准 C.1。

该IC697PWR710带有一个接地端子，可用于提高系统抗噪性。使用美国线规 （AWG） #12 或 3.3 mm2 电线建立与模块接地端子的连接。该模块 GND 端子旨在连接到机架 GND 端子，然后机架 GND 端子设计为连接到功能接地 GND。 以 12 in-lb 或 1.3 N-m 的扭矩拧紧连接，并且仅使用额定温度为 75 摄氏度的铜导体。

客户问答

问题：什么是IC697PWR710？答：IC697PWR710是GE Fanuc 120-240系列的125/55 VAC或90 VDC，70W电源模块。

问：本机插入哪里？ 答： IC697PWR710 是一个机架安装单元，可直接插入机架最左侧插槽中的 48 针背板安装连接器。

问题：到达那里后，它提供了什么？ 答： IC697PWR710为背板提供+5 V电源和逻辑电平排序信号。

问：IC697PWR710 提供了哪些功能？ 答：

工作电压范围为 120/240 VAC 或 125 VDC

5 伏直流输出，高达 11 安培

滑入式机架安装结构

在 5 伏母线上提供电子短路过流保护

2 个机架操作，采用单个电源

在交流输入上校正功率因数

过压保护装置跳线

问：此装置能否仅为单个机架应用供电？ 答： 不。是的，该装置可以为单个机架应用供电，但也可用于为第二个机架供电（只要总负载在额定电源范围内）。

问：是否为过流和过压故障情况提供保护？ 答： 是的，它是。

问：当您插入本机并按下电源按钮时会发生什么？ 答： 您应该让绿色 LED 灯亮起，并且 CPU 上的 LED 应该亮起（让您知道它正在为 CPU 供电）。

IC697PWR710 电源模块 电子过电压保护电路

【英文介绍】

Technical specification

Rated voltage: 120/240 VAC or 125 VDC

Input voltage range: 90 to 264 VAC or 100 to 150 VDC

Input power: 90 watts at full load

Output power 56 watts

Location on the bottom plate: leftmost slot

Dc output: + 5VDC up to 11 amps

The IC697PWR710 is a Programmable logic controller (PLC) power module mounted on a 90-70 series baseboard. The module provides the necessary backplane power supply to power modules installed in the same baseplate.

The IC697PWR710 operates when connected to an external AC or DC power supply, specifically 90-264 VAC, at a frequency of 47-63 Hz or 100-150 VDC. The module has a maximum input power of 90 watts at full load, an input half-cycle peak surge of 3 amps, and a typical value and power factor greater than.95. It has a maximum output power of 56 watts, a nominal output voltage of 5.1 VDC, and an output voltage range of 4.90-5.25 VDC.

The IC697PWR710 has integral overvoltage and overcurrent limits, specifically, 6.2V (typical values provided by internal electronic voltage protection) and 12 amps (typical values provided by integral electronic current limits). The power supply also has a 21 ms AC input loss crossing time and is designed to comply with VME standard C.1.

The IC697PWR710 comes with a ground terminal that can be used to improve system noise resistance. Establish a connection to the module ground terminal using U.S. Wire Gauge (AWG) #12 or 3.3 mm2 wire. The module GND terminal is designed to connect to the rack GND terminal, and then the rack GND terminal is designed to connect to the functional ground GND. Tighten the connection with a torque of 12 in-lb or 1.3 N-m, and use only copper conductors rated at 75 degrees Celsius.

Customer question and answer

Question: What is IC697PWR710? A: The IC697PWR710 is a 125/55 VAC or 90 VDC, 70W power module in the GE Fanuc 120-240 series.

Q: Where to insert the machine? A: The IC697PWR710 is a rack-mount unit that plugs directly into the 48-pin backplane mount connector in the leftmost slot of the rack.

Question: After getting there, what does it offer? A: The IC697PWR710 provides a +5 V power supply and logic level sorting signal for the backplane.

Q: What features does the IC697PWR710 provide? A:

Operating voltage range is 120/240 VAC or 125 VDC

5 volts DC output, up to 11 amps

Slide-in rack mount structure

Provides electronic short-circuit overcurrent protection on the 5 volt bus

2 rack operation with a single power supply

Power factor correction on AC input

Overvoltage protection jumper

Q: Can this unit power only a single rack application? A: No. Yes, the unit can power a single rack application, but it can also be used to power a second rack (as long as the total load is within the rated power supply range).

Q: Is there protection for over current and over voltage failures? A. Yes, it is.

Q: What happens when you plug in the unit and press the power button? A: You should have the green LED light on, and the LED on the CPU should light up (to let you know it is powering the CPU).
