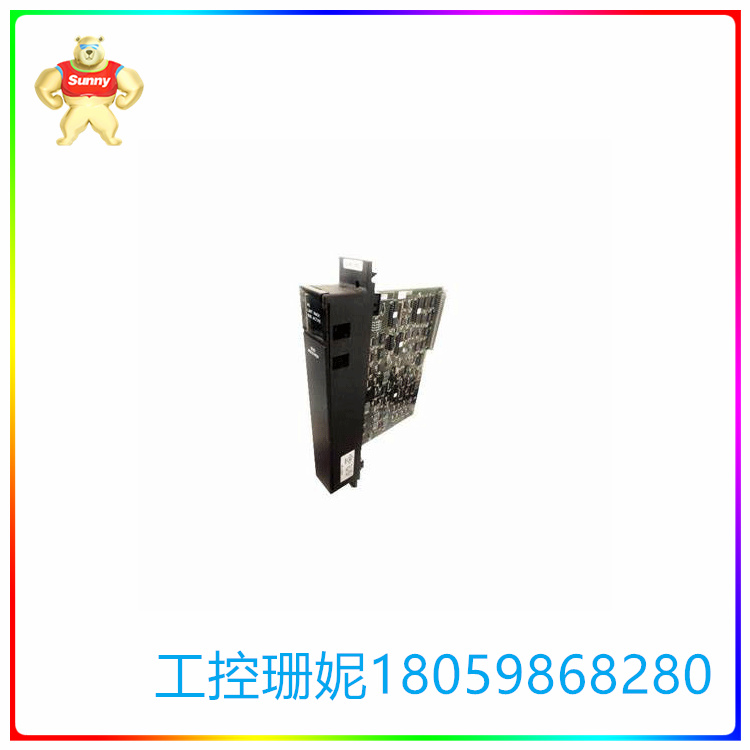

GE Fanuc IC697BEM761 输入/输出模块 增强模块

【产品详情】

IC697BEM761模块是与IC600可编程逻辑控制器一起使用的输入/输出模块。该模块由GE Fanuc设计和制造。它是 90-70 系列产品线的一部分。I/O 模块在 IC 600 和 IC 697 模块之间连接。I/O 模块放置在 IC697 机架中，并配有两个 37 针连接器。机架的下部连接器接收上行电缆，上部连接器接收用于连接其他机架的下行电缆。IC697 机架与 128 或 256 个 I/O 基准一起使用。该模块的额定电流为 1.3 安培。IC697BEM761模块是一个增强模块。背板上的跳线带有机架编号。IC697 机架使用保留的 I/O 保留地址与 IC600 CPU 进行通信。

技术规格

模块类型： I/O接口模块

机架数量： 最大 8 个（16 个带复合寻址）

每个机架的 I/O 点数： 256

每个系统的 I/O 点数： 2000 （4000 带复合寻址）

接口： 六系列总线控制器

所需电流： 1.3 安培

IC697BEM761模块为每个接口模块配备了线路端接电阻器，以实现平稳运行。输入/输出模块最多可以使用 8 个机架进行寻址。该模块使用 I/O 总线与 IC600 CPU 交换数据。IC697BEM761模块正面配有3个LED指示灯。它有一个“RACK”指示灯，用于显示机架中的故障，一个“MODULE”用于指示I/O接口模块中发生的故障，以及一个“I/O CHAIN”，用于指示下游机架故障和I/O总线故障。如果应用需要 2000+ 个点，IC697BEM761模块可以扩展系统的容量，以容纳 2000 个输入和 2000 个输出。

GE Fanuc IC697BEM761 输入/输出模块 增强模块

【英文介绍】

The IC697BEM761 module is an input/output module used with the IC600 programmable logic controller. The module was designed and manufactured by GE Fanuc. It is part of the 90-70 series product line. The I/O module is connected between the IC 600 and IC 697 modules. The I/O module is housed in the IC697 rack and comes with two 37-pin connectors. The lower connector of the rack receives the uplink cable, and the upper connector receives the downlink cable for connecting to other racks. The IC697 rack is used with 128 or 256 I/O benchmarks. The module has a rated current of 1.3 amps. The IC697BEM761 module is an enhancement module. The jumper on the backplane has a rack number. The IC697 rack uses reserved I/O reserved addresses to communicate with the IC600 CPU.

Technical specification

Module type: I/O interface module

Number of racks: Max. 8 (16 with composite addressing)

I/O points per rack: 256

I/O points per system: 2000 (4000 with composite addressing)

Interface: Six series bus controller

Required current: 1.3 amps

The IC697BEM761 module is equipped with line terminating resistors for each interface module for smooth operation. Input/output modules can be addressed with up to 8 racks. The module uses the I/O bus to exchange data with the IC600 CPU. The front of the IC697BEM761 module is equipped with 3 LED indicators. It has a "RACK" indicator to indicate failures in the rack, a "MODULE" to indicate failures occurring in the I/O interface module, and an "I/O CHAIN" to indicate downstream rack failures and I/O bus failures. If the application requires 2000+ points, the IC697BEM761 module can expand the capacity of the system to accommodate 2000 inputs and 2000 outputs.
