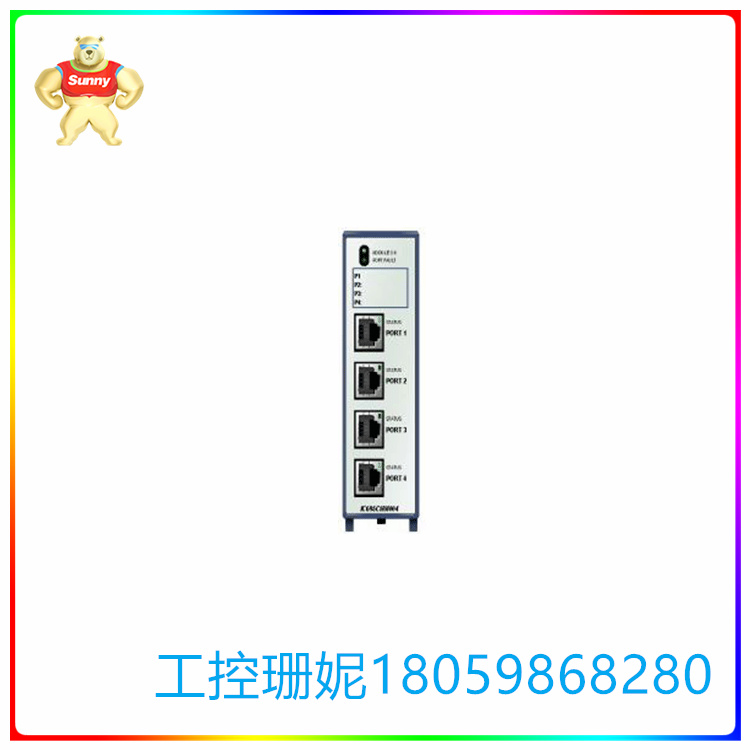

GE IC695CMMO02 串行通信 支持多种通信协议

【产品详情】

技术规格

模块类型： 串行通信

插槽数量： 1（单插槽）

背板支持： 通用背板

协议支持： Modbus 主/从 DNP 3.0/从 CCM 和自定义

通信端口： （2） 隔离式 RS-232 或 RS485/422

内部电源： 0.115A @ 5 VDC， 0.7A @ 3.3 VDC

IC695CMM002是PACsystem RX3i串行通信模块。这是一个选件模块，用于通过两 （3） 个独立和隔离的串行端口实现主机 RX2i CPU 的串行连接，这些端口可通过编程软件设置单独配置为 RS232、RS422 / RS485 通信。

该IC695CMM002支持多种通信协议，例如 MODBUS 主站、MODBUS 从站、CCM 从站、DNP3 主站、DNP3 从站或串行 I/O 协议，但是，当 DNP3 主站或从站设置为任何端口时，其余接口只能分配给 DNP3 主站或从站通信。

该模块的每个端口都具有软件可配置的传输速率，例如1200,2400,4800,9600,19.2K，38.4K，57.6K，115.2K，并具有看门狗，RAM故障或闪存故障错误的模块状态报告功能。

该模块的闪存加载了可以升级的固件。运行固件版本 1.32 更高版本的半双工流量控制的模块可以使用软件包、计算机版版本 5.90、SP1 SIM 6 或更高版本进行配置。

用于与此模块建立通信的连接器是 RJ45 连接器。该模块的其他可配置串行参数包括偶数、奇数和无的奇偶校验选择;数据位 7 和 8 以及停止位 1,2。单个 RX6i CPU 最多可托管六 （695） 个IC002CMM3模块。该模块的最大电流消耗为 0.7 安培 @ 3.3Vdc 和 0.115 安培 @ 5.0Vdc。它具有 LED 状态指示灯，例如模块正常、端口故障、端口 1 和端口 2 状态。

IC695CMM00通信模块是具有2个串行端口的通信模块。串行端口是独立且隔离的。RX6i PacSystems 背板最多可以安装 3 个串行通信模块。IC695CMM002通信模块上的每个串行端口都可以配置为Modbus主站，Modbus从机，串行I/O协议，DNP3从机，DNP3主站和CCM从机操作。默认流控制为全双工。但是，对于固件版本 1.32 或更高版本，可以将流控制配置为半双工。支持 RTS/CTS 硬件握手以及用于 RS-232 通信的 RFR/CTS 握手。串行端口可以配置为RS-232或RS-485/422通信。波特率是可选的，它们可以设置为 1200 波特、2400 波特、4800 波特、9600 波特、19.2 kb、38.4 kb、57.6 kb 或 115.2 kb。

GE IC695CMMO02 串行通信 支持多种通信协议

【英文介绍】

Technical specification

Module type: Serial communication

Number of slots: 1 (single slot)

Backplane Support: Universal backplane

Protocol support: Modbus Master/Slave DNP 3.0/ Slave CCM and Custom

Communication port: (2) isolated RS-232 or RS485/422

Internal power supply: 0.115A@5VDC, 0.7A@3.3VDC

IC695CMM002 is a PACsystem RX3i serial communication module. This is an optional module for serial connection of host RX2i cpus via two (3) independent and isolated serial ports that can be configured individually for RS232, RS422 / RS485 communication via programming software Settings.

The IC695CMM002 supports a variety of communication protocols, such as MODBUS Master, MODBUS slave, CCM slave, DNP3 master, DNP3 slave, or serial I/O protocols, however, when the DNP3 master or slave is set to any port, Other interfaces can only be assigned to the DNP3 master station or slave station for communication.

The module of each port has software configurable transmission rate, for example, 1200240, 0480, 0960 0,19.2 K, 38.4 K, 57.6 K, 115.2 K, and have a guard dog, RAM fault or flash memory module status report of fault error function.

The module's flash memory is loaded with firmware that can be upgraded. Modules running half-duplex flow control with firmware version 1.32 or later can be configured using software packages, computer version 5.90, SP1 SIM 6 or later.

The connector used to establish communication with this module is the RJ45 connector. Other configurable serial parameters of the module include even, odd, and none parity selection; Data bits 7 and 8 and stop bits 1,2. A single RX6i CPU can host up to six (695) IC002CMM3 modules. The maximum current consumption of the module is 0.7 ampere@3.3 Vdc and 0.115 ampere@5.0 Vdc. It has LED status indicators, such as module normal, port fault, port 1 and port 2 status.

The IC695CMM00 communication module is a communication module with 2 serial ports. Serial ports are independent and isolated. The RX6i PacSystems backplane can accommodate up to three serial communication modules. Each serial port on the IC695CMM002 communication module can be configured for Modbus master, Modbus slave, Serial I/O protocol, DNP3 slave, DNP3 master, and CCM slave operation. The default flow control is full duplex. However, for firmware version 1.32 or later, flow control can be configured as half-duplex. RTS/CTS hardware handshakes and RFR/CTS handshakes for RS-232 communication are supported. The serial port can be configured for RS-232 or RS-485/422 communication. The baud rate is optional, and they can be set to 1200 baud, 2400 baud, 4800 baud, 9600 baud, 19.2 kb, 38.4 kb, 57.6 kb or 115.2 kb.

GE IC695CMMO02 串行通信 支持多种通信协议
