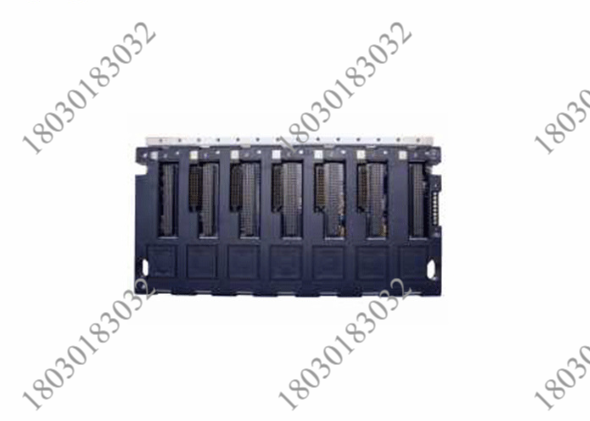

GE IC695CHS016 通用控制器和 I/O

【产品详情】

技术规格

模块类型： 通用控制器和 I/O

背板支持： PCI 和高速串行

插槽数量： 16

距离： 不适用

尺寸： 5.57 x 23.7 x 5.80 英寸（高 x 宽 x 深）

使用的内部电源： 240 mA @ 5 VDC， 600 mA @ 3.3 VDC

IC695CHS016是十六（16）插槽通用背板，是PACsystem RX3i可编程自动化控制器（PAC）系列的一部分。艾默生自动化的这款背板用于托管通用控制器和 I/O 基础模块，并集成了对外围组件互连 （PCI） 和高速串行总线的支持，从而支持 RX3i 模块以及传统的 90-30 系列 PLC 系列。

IC695CHS016尺寸为 23.7 （宽） x 5.57 （高） x 5.80 （深） 或 601.98 （宽） x 141.5 （高） x 147.32 （深）），消耗 600 mA @ 3.3 VDC 和 240 mA @ 5 VDC，由 RX3i 电源供电。该底板还支持模块的热插拔，这有助于系统的可用性和易于维护。

IC695CHS016背板也可能被某些人员称为机箱、机架或底板。无论使用什么术语，IC695CHS016都提供模块与背板的连接、配电和主机每个模块的内部通信。此外，该基板具有本地扩展基座互连的必要接口，允许安装其他模块并连接到IC695CHS016托管的同一总线。

IC695CHS016仅支持水平安装。它配有一个端子板，用于连接隔离式 24 VDC 输入和隔离接地。建议至少固定在额定 NEMA/UL 1 型外壳或 IP20 防护等级 （IEC60529） 的外壳的子面板上。必须遵循最小安装间隙以允许自然空气冷却。所需的最小安装间隙为背板所有侧面的最小安装间隙为 102 mm 或 4 英寸。

GE IC695CHS016 通用控制器和 I/O

【英文介绍】

Technical specification

Module type: Universal controller and I/O

Backplane support: PCI and high-speed serial

Number of slots: 16

Distance: Not applicable

Dimensions: 5.57 x 23.7 x 5.80 inches (H x W x D)

Internal power supply used: 240 mA @ 5 VDC, 600 mA @ 3.3 VDC

The IC695CHS016 is a sixteen (16) slot universal backplane that is part of the PACsystem RX3i Programmable Automation Controller (PAC) family. This Emerson Automation backplane hosts the universal controller and I/O base modules, and integrates Peripheral component Interconnect (PCI) and high-speed serial bus support to support RX3i modules as well as the traditional 90-30 series PLC family.

The IC695CHS016 is 23.7 (W) x 5.57 (H) x 5.80 (D) or 601.98 (W) x 141.5 (H) x 147.32 (D)), It consumes 600 mA@3.3VDC and 240 mA@5VDC and is powered by an RX3i power supply. The backboard also supports hot-swappable modules, which contributes to the system's availability and ease of maintenance.

The IC695CHS016 backplane may also be referred to by some as a chassis, rack, or baseboard. Regardless of the terminology used, the IC695CHS016 provides module connection to the backplane, power distribution, and internal communication for each module of the host. In addition, the substrate has the necessary interface for local expansion dock interconnections, allowing additional modules to be installed and connected to the same bus hosted by the IC695CHS016.

The IC695CHS016 supports horizontal installation only. It comes with a terminal board for connecting isolated 24 VDC inputs and isolated ground. It is recommended to be fixed to at least a subpanel of a housing rated NEMA/UL Type 1 or IP20 protection rating (IEC60529). Minimum installation gaps must be followed to allow natural air cooling. The required minimum mounting clearance is 102 mm or 4 inches on all sides of the backplane.

GE IC695CHS016 通用控制器和 I/O
