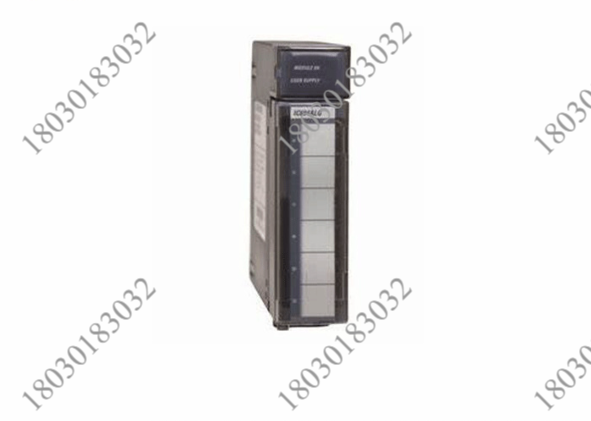

IC695ALG106 GE PACSystem RX3i模拟输入模块

【产品详情】

技术规格

模块类型： 模拟输入

输入数量： 6 个隔离输入

内部电源： 3.3V： 600mA;5V： 400 mA

插槽数量： 1（单插槽）

电压范围： 0 至 10V， +/-10V， 0 至 5V， +/-5V， 1 至 5V

电流范围： 0-20毫安， 4-20毫安， +/-20毫安

IC695ALG106是一个PACSystem RX3i模拟输入模块。该模块具有六 （6） 个隔离模拟输入通道，可接受各种电压和电流标准信号，例如 +/- 10V、0 至 10V、+/- 5V、0 至 5V、1 至 5V 和 0-20 mA、4-20 mA 和 +/-20 mA、电压和电流信号。IC695ALG106的背板电流消耗最大为 230 mA @ 5.0V +5% / -2.5%，最大 320 mA @ 3.3V +5% / -3%。从隔离电源，它的电流消耗为 500 mA @ 19.2 V 至 30 VDC。它可以与带有中央处理器 （CPU） 版本 3.5 或更高版本的 PACSystem RX0i 模块配合使用。对于模块的配置和编程，适用的编程软件为Proficy机器版5.6 SP11及更高版本。机器版版本 5.6 SP11 及更高版本具有内置模数转换器 （ADC），转换分辨率为 16 位，数据在 32 位现场寄存器中转换为浮点 IEEE 16 位或 32 位整数。每个输入通道都有可配置的滤波器选项，特别是8Hz、12Hz、16Hz、40Hz、250Hz和1000Hz。该模块的扫描时间为 1ms，与过滤器设置无关，根据配置的过滤器选项具有不同的建立时间。建立时间包括 127 Hz 滤波器时的 8 mS;67 Hz 滤波器时为 12 ms;56 Hz 滤波器时为 16 mS;21 Hz滤波器时为40 mS;3 Hz滤波器时为1.250 mS，0 Hz滤波器时为1000 mS。该模块的校准精度在 0°C 时为量程的 1.25%，在整个温度范围内为量程的 0.2%。

IC695ALG106是PACSYstem RX3i可编程自动化控制器（PAC）模拟输入模块。该模块以前由GE智能平台（GE IP）制造，现在隶属于艾默生自动化。该模块具有六 （6） 个隔离输入，可单独配置以分别接收电压和电流信号，分别为 +/- 10V、0 至 10V、+/- 5V、0 至 5V、1 至 5V 和 0-20 mA、4-20 mA 和 +/-20 mA。该模块将 16 位 ADC 转换为浮点或整数。

IC695ALG106 GE PACSystem RX3i模拟输入模块

【英文介绍】

Technical specification

Module type: analog input

Number of inputs: 6 isolated inputs

Internal power supply: 3.3V: 600mA; 5V: 400 mA

Number of slots: 1 (single slot)

Voltage range: 0 to 10V, +/-10V, 0 to 5V, +/-5V, 1 to 5V

Current range: 0-20 MA, 4-20 MA, +/-20 Ma

IC695ALG106 is a PACSystem RX3i analog input module. The module has six (6) isolated analog input channels that accept a variety of voltage and current standard signals, such as +/ -10V, 0 to 10V, +/ -5V, 0 to 5V, 1 to 5V and 0-20 mA, 4-20 mA and +/-20 mA, voltage and current signals. The backplane current consumption of the IC695ALG106 is up to 230 mA @ 5.0V +5% / -2.5% and up to 320 mA @ 3.3V +5% / -3%. From the isolated power supply, its current consumption is 500 mA @ 19.2V to 30 VDC. It can be used with PACSystem RX0i modules with Central Processing unit (CPU) version 3.5 or later. For module configuration and programming, the applicable programming software is Proficy Machine version 5.6SP11 and higher. The machine version 5.6 SP11 and later has a built-in analog-to-digital converter (ADC) with a 16-bit conversion resolution, and data is converted to floating-point IEEE 16-bit or 32-bit integers in 32-bit field registers. Configurable filter options are available for each input channel, especially 8Hz, 12Hz, 16Hz, 40Hz, 250Hz and 1000Hz. The scan time of this module is 1ms, independent of filter Settings, with different setup times depending on the configured filter options. Setup time includes 8 mS with 127 Hz filter; 12 ms for 67 Hz filter; 16 mS for 56 Hz filter; 40 mS for 21 Hz filter; 1.250 mS for a 3 Hz filter and 1000 mS for a 0 Hz filter. The module's calibration accuracy is 1.25% of the range at 0°C and 0.2% of the range over the entire temperature range.

IC695ALG106 is a PACSYstem RX3i Programmable Automation controller (PAC) analog input module. The module was previously manufactured by GE Intelligence Platforms (GE IP) and is now part of Emerson Automation. The module has six (6) isolated inputs that can be individually configured to receive voltage and current signals, respectively, at +/ -10V, 0 to 10V, +/ -5V, 0 to 5V, 1 to 5V and 0-20 mA, 4 to 20 mA and +/-20 mA. This module converts the 16-bit ADC to floating point or integer.
