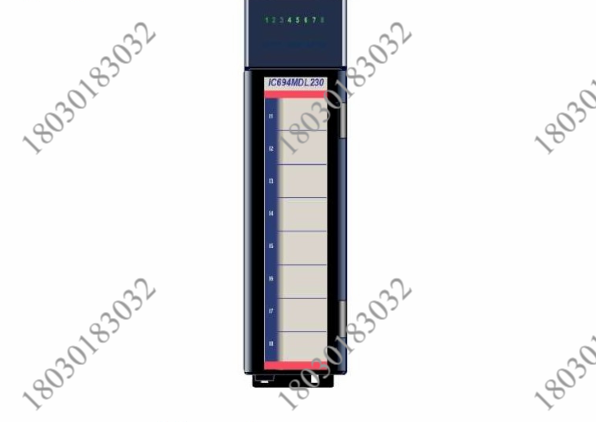

GE IC694MDL930 可编程自动化控制器 继电器输出模块

【产品详情】

技术规格

额定电压： 24 伏直流电，120/240 伏交流电

# 输出数量： 8（隔离）

频率： 50/60Hz（仅限交流电）

输出电流： 每点 2A，电阻最大值 4 A

输出电压范围： 5 至 30VDC，5 至 250 VAC

功耗： 6 mA （来自 5V 总线），70mA （来自 24V 继电器）

 该IC694MDL930是PACSystem RX3i中端可编程自动化控制器（PAC）平台的一部分。该模块专门用于继电器输出模块，具有八 （8） 个独立隔离的常开 （N.O.） 或 A 型触点输出。每个输出触点本质上都有一个单独的公共触点和干触点，允许将不同的电压类型和电平连接到该模块，特别是 5-30 VDC（24 标称）和 5-250VAC（120/240VAC 标称）。

与阻性负载一起使用时，每个输出通道的电流容量为每输出 4 安培，与先导负载装置一起使用时，每个输出通道的电流容量为 2 安培。对于 UL 安装，模块可以承受的最大负载电流为 30 安培，并根据环境温度而变化。相反，模块可以承受的最小负载为10 mA。该模块的输出通道对于开和关开关的典型响应时间均为15 ms，而模块的最大背板电流消耗为6mA，所有输出均由背板上的5 VDC总线接通，所有输出均由背板上的继电器70VDC总线通电时为24mA。

该模块还支持安装到 90-30 系列底板上。它可以用作本地输出模块，沿中央处理器 （CPU） 机架安装，也可以与适当的通信适配器一起安装在扩展、远程分布式 I/O 站上。它被归类为高压模块，并配有八 （8） 个状态 LED 指示灯，用于描述每个输出通道的通电状态。该模块不附带通道保护，如保险丝或 RC 缓冲电路。

GE IC694MDL930 可编程自动化控制器 继电器输出模块

【英文介绍】

Technical specification

Rated voltage: 24 volts DC, 120/240 volts AC

# Output quantity: 8 (isolated)

Frequency: 50/60Hz (AC only)

Output current: 2A per point, resistance Max. 4 A

Output voltage range: 5 to 30VDC, 5 to 250 VAC

Power consumption: 6 mA (from 5V bus), 70mA (from 24V relay)

The IC694MDL930 is part of the PACSystem RX3i Mid-range Programmable Automation Controller (PAC) platform. This module is specifically designed for relay output modules with eight (8) independently isolated normally open (N.O.) or A-type contact outputs. Each output contact essentially has a separate common contact and dry contact, allowing different voltage types and levels to be connected to the module, in particular 5-30 VDC (24 nominal) and 5-250VAC (120/240VAC nominal).

The current capacity per output channel is 4 amps per output when used with resistive loads and 2 amps per output channel when used with pilot load devices. For UL installations, the maximum load current the module can withstand is 30 amps and varies depending on the ambient temperature. In contrast, the minimum load the module can withstand is 10 mA. The module's output channel has a typical response time of 15 ms for both on and off switches, while the module's maximum backplane current consumption is 6mA, all outputs are connected by the 5 VDC bus on the backplane, and all outputs are 24mA when energized by the relay 70VDC bus on the backplane.

The module also supports installation on 90-30 series baseboards. It can be used as a local output module, mounted along a central processing unit (CPU) rack, or on an extended, remotely distributed I/O station with an appropriate communication adapter. It is classified as a high voltage module and is equipped with eight (8) status LED indicators that describe the power-on status of each output channel. The module does not come with channel protection such as a fuse or RC buffer circuit.
