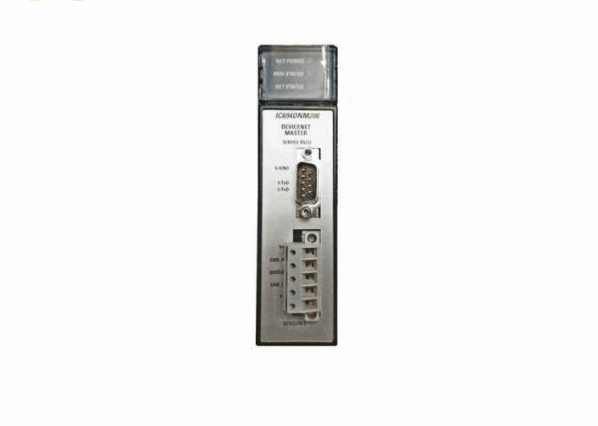

GE IC694DNM200 单插槽模块 网络发送和接收信息

【产品详情】

模块类型： 设备网络主控

插槽数量： 1（单插槽）

背板支持： 仅 CPU 机架

协议支持： 设备网

实体类型： 主人

内部电源： 450 毫安 @ 5 伏直流

IC694DNM200是GE Fanuc为RX3i系列制造的DeviceNet Master Module。单插槽模块使 CPU 能够通过 DeviceNet 网络发送和接收信息。它可以作为主服务器连接到网络上的63个“从站”。此外，它还可以配置为充当位于总线上的另一个主模块的从站。该模块可以安装在 RX3i 或 90-30 系列背板的任何 I/O 插槽上。它与90-30系列中的任何CPU以及3.695 IC310CPU3及更高版本的PACSystems Rx5i CPU型号兼容。它与 VersaPro 或 LogicMaster 编程软件或 90-30 系列手持式编程器IC693PRG300不兼容。IC694DNM200 主模块与 90-30 系列中的任何 CPU 兼容，但 IC693CPU321 或 IC693CPU340 8.0 版及更高版本的固件除外。

IC694DNM200由背板供电，因此不需要外部电源。它在450VDC（典型值）时的功耗为5mA。它支持干线或干线拓扑，但不支持冗余。它具有一（1）个DeviceNet终端，支持使用粗细通信电缆。电缆必须为公共轴，中间有排水线。

该模块不仅兼容 RX3i 背板，还兼容 90-30 系列底板。也可以通过升级到较新版本来修改此模块的固件。这可以通过RS232服务端口完成。

GE Fanuc IC694DNM200模块是一个DeviceNet主模块，用于GE RX3i PacSystem PLC。它可以支持版本 3.3 或更高版本的任何 RX5i CPU。与许多 RX694i 设备一样，IC200DNM3 DeviceNet 主模块不支持热插入或热拔出。在 5 伏直流电压下，此 DeviceNet 主模块支持最大负载 450 毫安或 2.25 瓦。RX694i PLC中IC200DNM3 DeviceNet主模块的目的是允许PLC的CPU通过DeviceNet网络发送和接收数据。在此 DeviceNet 网络中，该主模块可以控制多达 63 个从设备，也可以同时配置为主设备和另一个主设备的从设备。

GE Fanuc IC694DNM200 DeviceNet主模块可以安装在主机PLC通用背板的任何可用I / O插槽中，但永远不能安装在远程背板或扩展背板中。该模块非常适合各种 DeviceNet 应用，这些应用需要在 PLC 等控制系统和分布式工业设备（如传感器、开关、电机启动器和操作员界面设备）之间传输数据。IC694DNM200 DeviceNet 主模块可以在 DeviceNet 网络上以 125k、250k 或 500k 波特的标准速率进行通信。其全局扫描速率是可配置的，固件更新可以通过模块上的服务端口完成。可以卸下IC694DNM200 DeviceNet 主模块上的 DeviceNet 连接器，而不会中断总线操作。

GE IC694DNM200 单插槽模块 网络发送和接收信息

【英文介绍】

Module type: device network master

Number of slots: 1 (single slot)

Backplane support: CPU racks only

Protocol support: Device network

Entity type: Master

Internal power supply: 450 mah @ 5 V DC

The IC694DNM200 is a DeviceNet Master Module manufactured by GE Fanuc for the RX3i family. The single-slot module enables the CPU to send and receive information over the DeviceNet network. It can act as the master server to connect to 63 "slave stations" on the network. In addition, it can be configured to act as a slave station to another master module located on the bus. The module can be installed in any I/O slot of the RX3i or 90-30 series backplane. It is compatible with any CPU in the 90-30 series and PACSystems Rx5i CPU models 3.695 IC310CPU3 and later. It is not compatible with VersaPro or LogicMaster programming software or the 90-30 series handheld programmer IC693PRG300. The IC694DNM200 main module is compatible with any CPU in the 90-30 series, except firmware for IC693CPU321 or IC693CPU340 version 8.0 and later.

The IC694DNM200 is powered by a backplane, so no external power is required. It has a power consumption of 5mA at 450VDC (typical value). It supports trunk or trunk topology, but does not support redundancy. It has one (1) DeviceNet terminal and supports the use of thick and fine communication cables. The cable must be a common shaft with a drainage line in the middle.

The module is compatible not only with the RX3i backplane, but also with the 90-30 series backplane. You can also modify the firmware of this module by upgrading to a newer version. This can be done via the RS232 service port.

The GE Fanuc IC694DNM200 module is a DeviceNet master module for the GE RX3i PacSystem PLC. It can support any RX5i CPU version 3.3 or later. Like many RX694i devices, the IC200DNM3 DeviceNet main module does not support hot insertion or hot removal. At 5 volts DC, this DeviceNet main module supports a maximum load of 450 MA or 2.25 Watts. The purpose of the IC200DNM3 DeviceNet main module in the RX694i PLC is to allow the PLC's CPU to send and receive data over the DeviceNet network. In this DeviceNet network, the master module can control up to 63 slave devices, and can also be configured for both the master device and the slave device of another master device.

The GE Fanuc IC694DNM200 DeviceNet master module can be installed in any of the available I/O slots of the host PLC universal backplane, but can never be installed in a remote or expansion backplane. The module is ideal for a variety of DeviceNet applications that require data transfer between control systems such as PLCS and distributed industrial devices such as sensors, switches, motor starters and operator interface devices. The IC694DNM200 DeviceNet main module can communicate over the DeviceNet network at a standard rate of 125k, 250k, or 500k baud. The global scan rate is configurable and firmware updates can be done via a service port on the module. The DeviceNet connector on the IC694DNM200 DeviceNet main module can be removed without interrupting bus operation.
