HYDRAN 201系列变压器油中故障气体在线监测系统
一：Hydran 201Ti智能式传输器
H201Ti智能式传输器有小圆柱体机壳，通过 黄铜配接器直接与变压器的溶解气体监测阀配接。
H201Ti包括一个标准的HYDRAN®传感器，热调节系统和以微处理器为基础的电传输器。 接线端便于连接交流电源，报警触点(气体高，气体高-高和系统故障)及监管联接，还有一个模拟0-1mA的非隔离输出。也可选购4-20mA的隔离输出。还提供了电脑界面的RS-232连接器。
配有薄膜键盘和液晶显示，无须外部电脑也能使用。
二：Hydran 201Ci-1单通道控制器

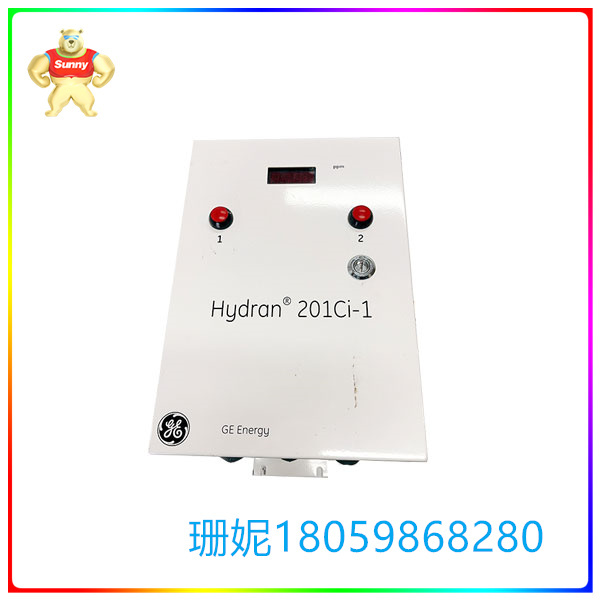

H201Ci-1控制单元是一个完整的单通道控制器，与H201Ti智能式传输器一起使用。数字/模拟板处理通讯事务并提供显示、报警和模拟输出功能。
主接线端便于连接：交流电源;报警触点(气体高，气体高-高和系统故障);可用跳线配置的非隔离模拟输出(0-1mA，4-20mA，0-1V, 0-10V)及跳线配置的隔离模拟输出。辅助接线端用作对H201Ti智能式传输器的监管联接。用于通讯的连接器：RS-232至电脑或选购的modem，RS-485连接其它H201Ci控制器。
前门安装了发光二极管数字显示屏，显示以ppm为单位的气体含量。还有两个气体报警指示灯。
三：H201Ci-C通讯控制器
H201Ci-C控制单元是一个通讯控制器。它可通过隔离监管联接，监管多达4个H201Ti智能式传输器，例如一个变压器柜(包括A,B,C相，有时还有一个辅助)。H201Ci-C通讯控制器没有显示屏，也不提供报警和模拟输出，它是H201Ti智能式传输器网络经RS-232或modem与电脑连接的专门界面。
H201Ci-C装在一个小NEMA-4X盒内，包括一块处理通讯事务的数字电路板，主接线端便于连接交流电源。用于通讯的连接器：RS-232至电脑或选购的modem(4个连接器)，RS-485连接其它H201Ci控制器。
四：H201Ci-4四通道控制器
H201Ci-4控制单元是一个完整的四通道控制器。用来与多达四个H201Ti智能式传输器一起使用，装在一个NEMA-4X盒内。数字/模拟板处理通讯事务，并提供扫描显示输出，报警和模拟输出。
主接线端便于连接交流电源和报警触点(气体高，气体高-高和系统故障)。用于通讯的连接器：RS-232至电脑或选购的modem，隔离监管联接至H201Ti智能式传输器，RS-485连接其它H201Ci控制器。
前门安装了发光二极管数字显示屏，显示以ppm为单位的气体含量。还有两个气体报警指示灯。显示屏逐次显示每个通道的ppm值，而一列小发光二极管指出正在显示的通道编号。五档旋转开关可选择持续显示其中一个通道，或者选择自动扫描方式。
应用
变压器监测;电气设备早期故障气体的检测。
气(H2)，一氧化碳(CO)，乙炔(C2H2)，乙烯(C2H4)
解析性能
原理
气体：利用气体渗透性薄膜与可燃气体检测器
取样方法
带1又1/2英寸凸型螺纹的淹没端口上取样
测量范围
气体：0-2000ppm(等量的氢气(H2)体积/体积)
精度 (在35 ℃ 设定点)
气体：读数±10%，±25%ppm(等量的氢气) 气
体相对灵敏度
氢气(H2)：含量的100%
一氧化碳(CO)：含量的18±3%
乙炔(C2H2)：含量的8±2%
乙烯(C2H4)：含量的 1.5±0.5%
产品配置
• Hydran 201 Ti 单一传感器方式，不能与后台建立通讯
• Hydran 201 Ti + 201 Ci-1 一个传感器与一通道带屏幕显示通讯控制器H201Ci-1组合，可组网与后台通讯
• Hydran 201 Ti + 201 Ci-4 四个传感器与一个四通道带屏幕显示通讯控制器H201Ci-4组合;可组网与后台通讯，有报警或 模拟输出接点
• Hydran 201 Ti + 201 Ci-C 四个传感器与一个四通道不带屏幕显示通讯控制器H201Ci-C组合;可组网与后台通讯，不提供报警或模拟输出
