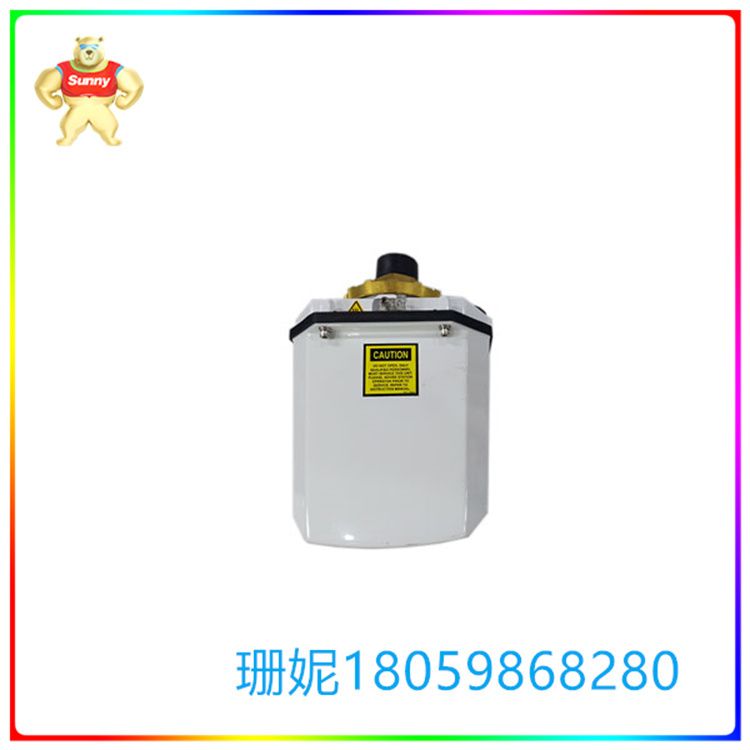

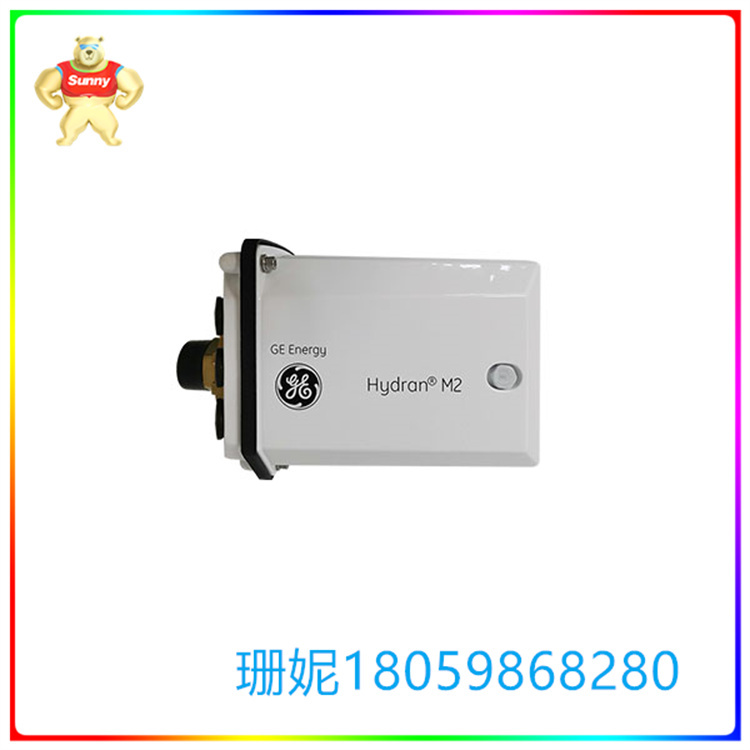

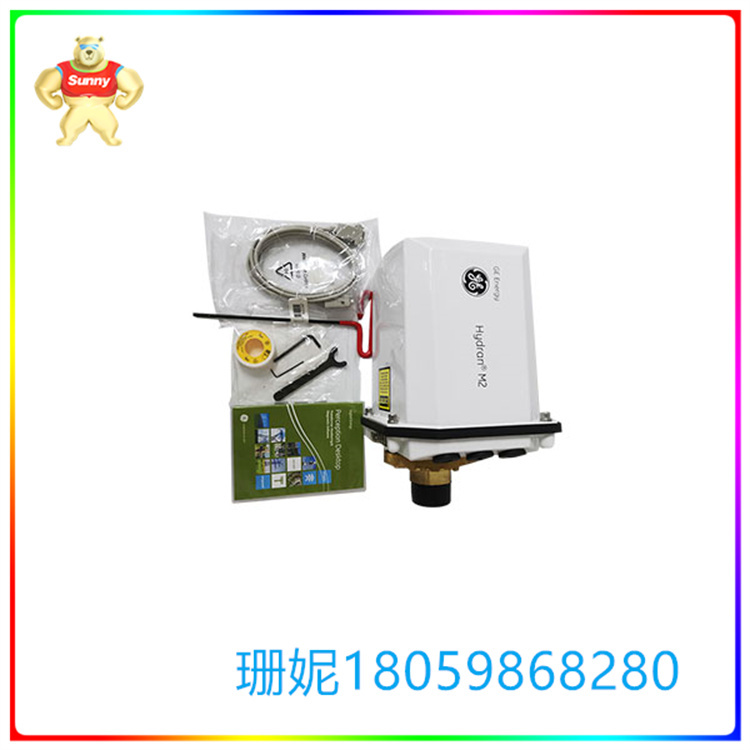

HYDRAN M2变压器油中故障气体在线监测系统
一般规格
基于已经现场验证的技术，新的Hydran M2增加 了基于IEEE®和IEC®标准的变压器数学模型，从 而可以提供实时的变压器概况信息。这样就不仅 仅是只监控溶解气体和湿度，而是拓展到对变压 器更多故障形式的监控。
当一台重要变压器发生不可预知的故障的时候， 就会对电网的运行和经济性产生严重的影响。当 今，许多电网和工业用户的油浸式变压器都接近 了设计寿命的底线，并且表现出明显的故障率升 高。对电力供应的严格规定，投资和操作费用的 预算的减少，和专业技术人员的短缺都需要延长 这些变压器的使用寿命。
描述
Hydran M2是经济的，它是功能强大的一体化变 压器监控装置，它允许电网和其他用户部署对众 多变压器的监控，并且会从它先进的特性中得到 收益。
Hydran M2早期故障报警模型通过在线故障气体 和湿度传感器对变压器和其他油浸式设备早期故 障进行监控。附加的数字和模拟量输入允许对变 压器其他变量的监控。新的变压器模型拓展了
Hydran M2的监控能力和资产管理能力，这可以 对设备操作和维护人员提供更多的决策帮助。
系统特性
• 实时油中故障气体和湿度测量系统
• 不允许真空的气体萃取膜
• 单独阀门安装，不需要附加泵和移动部件
• 基于微处理器的智能电子装置 • 全系统自测和自我诊断
• NEMA 4X(IP66) 外壳

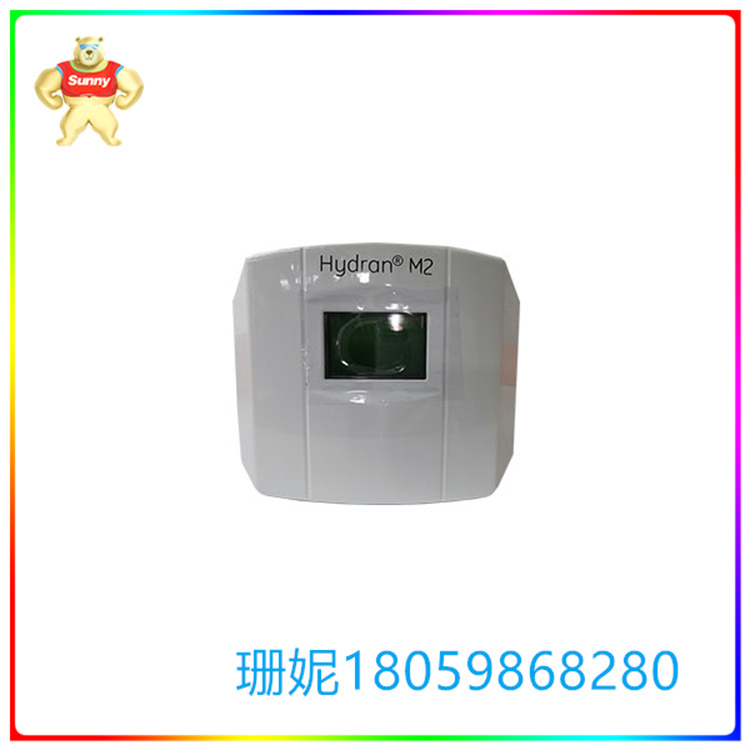

• 数字化显示，可翻屏控制
• 4个用于报警的可编程继电器
• 1个自检继电器触点
• 4个扩展I/O 插头接头，需要结合如下板卡 -隔离4-20mA 模拟输入卡 -隔离双通道数字输入卡 -隔离4-20mA 模拟输出卡
• 1个通讯扩展插头接头 -以太网10-100Base T 卡 -模拟调制解调器
• 就地隔离RS-232串行接口
• 远方连接隔离RS-485串行接口
• 支持DNP3规约(串行接口或者TCP/IP)
• 扩展的可调整频率数据和事件日志
• 可调整的关于气体，湿度，模拟输入和变压器 模型计算的基于水平和趋势的报警设置
• 友好的客户机/服务器图形化使用者界面 (GUI)，允许多客户机通过TCP/IP 接入
应用
变压器监测;水分含量测量(危险情况评估，温度和老化率)和填油电气设备早期故障气体的检测。
油中的相对湿度(%)，氢气(H2)，一氧化碳(CO)，乙炔(C2H2)，乙烯(C2H4)
解析性能
原理
气体：利用气体渗透性薄膜与可燃气体检测器
水分：薄膜电容性传感器
取样方法
带1又1/2英寸凸型螺纹的淹没端口上取样
测量范围
水分：0-100%相对湿度
气体：0-2000ppm(等量的氢气(H2)体积/体积)
精度 (在35 ℃ 设定点)
水分：+/- 2%相对湿度
气体：读数±10%，±25%ppm(等量的氢气) 气
体相对灵敏度
氢气(H2)：含量的100%
一氧化碳(CO)：含量的18±3%
乙炔(C2H2)：含量的8±2%
乙烯(C2H4)：含量的 1.5±0.5%
产品特征
• 油中故障气体和水分的检测，仅需安装一个独立阀门，不需要任何附加的油管;CO 及 H2 混合读数显示，可以按小时变化趋势、天变化趋势和小时平均值、天平均值设置报警，提供 RH%和 ppm形式的湿度显示
•可调整数据和事件的历史记录
• 模拟量输入、气体、湿度报警设定值可调整
• 与已有的 HYDRAN 通讯网络兼容
• 传感器和系统可自检
• 可直接进行组网通讯
• 传感器采样时间少于 10分钟
• 稳定性不需要使用油泵或其他机械运动部分来维持
• 可提供5 个用于指示和报警的接点：每个报警有1个常开接点和1个常闭接点，125VA/250V交流，60W/220V直流
