531X111PSHARG2为驱动器提供正确操作所需的必要电源

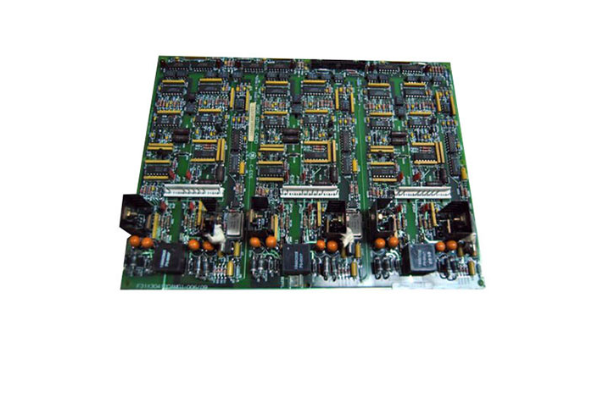

【产品详情】 通用电气531X111PSHARG2卡是一个电机现场控制和电源板。开发时,这张卡是为531X系列替换板制作的。GE生产的任何数量的驱动器和励磁器都可以在其机柜中安装此卡。该电源板提供驱动运行所需的电源。它还包含适当的设备,以驱动电路板的电机场电路。作为板的G2版本,这张卡是为使用外部激励器而开发的。531X111PSHARG2为驱动器提供正确操作所需的必要电源。额定5vdc, 15

联系人:Sunny

手机:18059884797

QQ:3095989363

邮箱:xiongbagk@gmail.com

产品详情

531X111PSHARG2为驱动器提供正确操作所需的必要电源




【产品详情】



通用电气531X111PSHARG2卡是一个电机现场控制和电源板。开发时,这张卡是为531X系列替换板制作的。GE生产的任何数量的驱动器和励磁器都可以在其机柜中安装此卡。该电源板提供驱动运行所需的电源。它还包含适当的设备,以驱动电路板的电机场电路。作为板的G2版本,这张卡是为使用外部激励器而开发的。


531X111PSHARG2为驱动器提供正确操作所需的必要电源。额定5vdc, 15vdc和24vdc的电源都可以由该卡产生。驱动器上的电机场电路由卡的集成脉冲变压器供电。该卡包含三个继电器,RUN (K1), MAX (K2)和FAULT (K3)提供系统控制选项。三个电位计也集成到电路板上。P1 (FIELD SCALE), P2 (CFB ZERO)和P3 (CFB ADJUST)都允许用户校准或调整电路或电流反馈。五个可配置跳线允许用户选择和调整反馈和电流信号。


安装卡时,请确保遵循所有提供的安装参数。应遵守制造商提供的任何指导方针,以保护器械的完整性。只有经过培训、有资格操作驱动板的人员才能安装本卡。531X111PSHARG2板的完整布线和安装指南可在设备的手册和数据表中找到。本电源板的技术支持最初由设备制造商通用电气公司提供。






531X111PSHARG2为驱动器提供正确操作所需的必要电源





英文介绍



The General Electric 531X111PSHARG2 card is a motor field control and power supply board. When developed, this card was made for the 531X series of replacement boards. Any number of drives and exciters manufactured by GE can have this card installed in its cabinet. This power supply board provides the power supply required by the drive to operate. It also contains the proper equipment to power the board’s motor field circuitry. As a G2 revision of the board, this card is developed for use with an external exciters.

531X111PSHARG2 provides the drive with the necessary power supplies needed to properly operate. Supplies rated at 5 VDC, 15 VDC, and 24 VDC can all be produced by the card. Motor field circuitry found on the drive are powered by the card’s integrated pulse transformer. The card contains three relays, RUN (K1), MAX (K2), and FAULT (K3) to provide system control options. Three potentiometers are also integrated onto the board. P1 (FIELD SCALE), P2 (CFB ZERO), and P3 (CFB ADJUST) all allow users to calibrate or adjust circuits or current feedbacksFive configurable jumpers allow users to select and adjust feedback and current signals.

When installing the card, be sure to follow all provided installation parameters. Any guidelines provided by the manufacturer should be met to protect device integrity. Only allow trained personnel qualified to handle drive boards to install this card. A complete wiring and installation guide for the 531X111PSHARG2 board is available in the device’s manual and datasheet. Technical support for this power supply board was originally provided by the device’s manufacturer, General Electric.




531X111PSHARG2为驱动器提供正确操作所需的必要电源





其他型号推荐



GEIS200STCIH6AEDGEIS230TNSVH3AGEDS200TCCAG1 BAA
GEIS200TBAIH1CCCGEIS230TVBAH2AGEDS200TCEAG1 BNE
GEIS200TBCIH2CAAGEIS420ESWBH3AGEIS210AEBIH3BEC
GEIS200TBCIS2CCDGEIS420ESWBH2AGEIS210AEBIH3BED
GEIS200TDBTH6ABCGEIS420UCSCH2A-C-V0.1-AGEIS210AEDBH4AGD
GEIS200TDBTH6ACDGEIS420UCSCH1AGEIS210AEPSG1AFC
GEIS200TPROH1BCBGEDS200ACNAG1ADDGEIS210BPPBH2BMD
GEIS200TPROS1CBBGEDS200ADGIH1AAAGEIS210SAMBH2AA
GEIS200TREAH2AEDGEDS200ADPBG1ABBGEIS210WSVOH1AE
GEIS200TREGH1BECGEDS200CPCAG1ABBGEIS215ACLEH1BB
GEIS200TRPAH2AHEGEDS200CTBAG1ADDGEIS215UCVEH2AB
GEIS200TSVCH1AJEGEDS200DCFBG1 BGBGEIS215UCVEH2AE
GEIS200TTURH1CFDGEDS200DCFBG1BLCGEIS215UCVEM10A
GEIS200TVBAH2ACCGEDS200DMCBG1AEDGEIS215VPROH1BD
GEIS200TVIBH2BBBGEDS200DMCBG1AKGGEIS220PAICH1A
GEIS200VAICH1DABGEDS200DPCBG1AAAGEIS220PAICH2A
GEIS200VCRCH1BGEDS200DSPCH1ADAGEIS220PAOCH1A




【常见问题】

1)备件

2)保修期:12个月!

3)包装:原包装与纸箱。

4)交货时间:付款后3天内发货

5)所有货物将在发货前进行测试。



无论您对库存,价格,故障排除还是其他方面有任何疑问,我们都能满足您的需求。请致电我们,填写我们的表格,或向我们发送电子邮件-任何适合您的方式。期待您的回音!



问:您的交货时间如何?

答:我们有很多库存商品,3-5天您将收到它。

问:你们提供保修吗?

答:是的,我们为所有剩余的部件提供1年保修。

问:您可以接受哪些付款方式?

答:通常我们在中国大陆接受T/T和人民币转账
