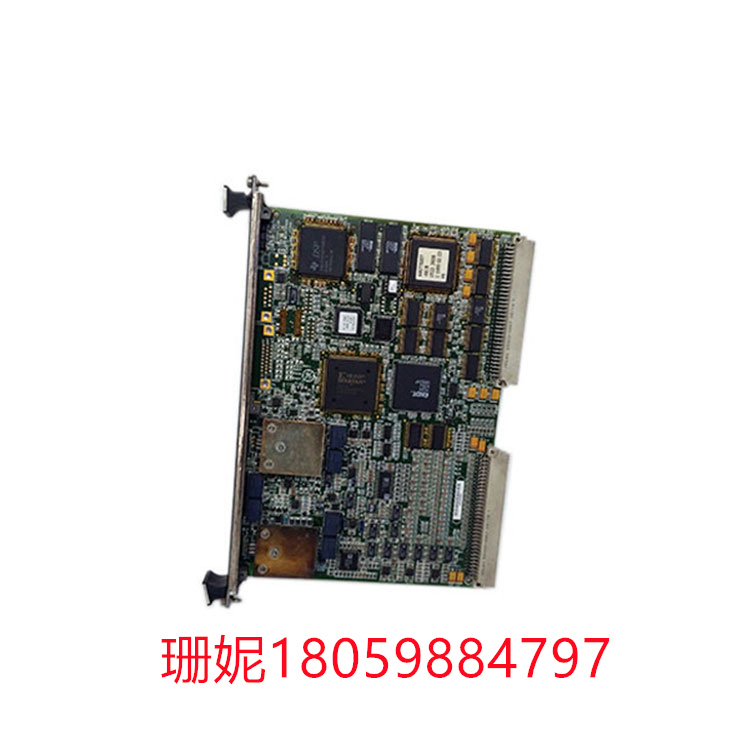

IS200VAICH1DAB GE 模拟输入/输出板

IS200VAICH1DAB GE 模拟输入/输出板【产品详情】1)备件2)保修期:12个月!3)包装:原包装与纸箱。4)交货时间:付款后3天内发货5)所有货物将在发货前进行测试。IS200VAICH1DAB技术规范零件号:is200vaich1dab系列标志VI制造商通用电气使用说明书geh -6421产品类型模拟输入/输出板功能缩写/缩写vaic扫描时间正常扫描10ms, 100hz功耗小于

联系人:Sunny

手机:18059884797

QQ:3095989363

邮箱:xiongbagk@gmail.com

产品详情

IS200VAICH1DAB GE  模拟输入/输出板



【产品详情】


1)备件

2)保修期:12个月!

3)包装:原包装与纸箱。

4)交货时间:付款后3天内发货

5)所有货物将在发货前进行测试。

IS200VAICH1DAB技术规范

零件号:is200vaich1dab

系列标志VI

制造商通用电气

使用说明书geh -6421

产品类型模拟输入/输出板

功能缩写/缩写vaic

扫描时间正常扫描10ms, 100hz

功耗小于31mw

产品描述

由通用电气制造的模拟输入/输出板,IS200VAICH1DAB模型用于TMR或单工应用中的Mark V系统。当用于TMR系统配置时,附加的终端板(TBAIH1C或STAI板)上的输入信号将被扇形分布到三个VME机架,T, R和S,每个机架包含一个VAIC板。VAIC板上的输出信号将由专有电路驱动,使用所有可用的VAIC板产生理想的电流。如果VME机架上的任何IS200VAICH1DAB型号出现故障,则会将故障的VAIC型号从输出中移除,剩余的VAIC板可以继续提供正确的电流。当该模型用于单工配置时,附加的端子板将为其中一个VAIC模型提供输入,为输出提供所有电流。


在IS200VAICH1DAB模型运行期间,它将控制4个模拟输出并接受多达20个模拟输入。该模型具有模拟MUX, A/D转换器,D/A转换器和信号调理。该型号有两个模拟输入,±1ma或4- 20ma,由附加端子板上的跳线选择。模拟输出电路分为两部分;两个输出可配置为0-200 mA或4-20 mA,其他输出仅为4-20 mA。IS200VAICH1DAB型号的输入和输出都包含高抑制电路,以防止高频噪声和浪涌。


关于is200vich1dab的常见问题

IS200VAICH1DAB型号具有换能器/变送器;它们是做什么的,或者它们的动力是什么?


IS200VAICH1DAB上的变送器/传感器可以由24 VDC的控制系统电源供电,也可以独立供电。它们用于监测VAIC板上的每个输出;如果不能通过Mark VI处理器的命令立即清除故障,则模型上的自杀继电器将断开相应的输出。

什么是IS200VAICH1DAB型号?


IS200VAICH1DAB型号是模拟输入/输出板。它用于接受多达20个输入和控制多达4个输出,具有两个转换器,A/D和D/A,信号调理和模拟MUX。

IS200VAICH1DAB GE  模拟输入/输出板



IS200VAICH1DAB Technical specification

Part number :is200vaich1dab

Series Logo VI

Manufacturer General Electric

Instruction manual geh-6421

Product Type Analog input/output board

Function abbreviation/abbreviation vaic

Scanning time Normal Scanning 10ms, 100hz

Power consumption is less than 31mw

Product description

An analog input/output board manufactured by GE, the IS200VAICH1DAB model is used for Mark V systems in TMR or simplex applications. When used in a TMR system configuration, the input signals on the additional terminal boards (TBAIH1C or STAI boards) are fanned out across three VME racks, T, R, and S, each containing a VAIC board. The output signal on the VAIC board will be driven by a proprietary circuit, using all available VAIC boards to generate the ideal current. If any IS200VAICH1DAB model on the VME rack fails, the faulty VAIC model is removed from the output and the remaining VAIC board can continue to provide the correct current. When the model is used in a simplex configuration, the additional terminal board will provide the input to one of the VAIC models and all the current to the output.


During the operation of the IS200VAICH1DAB model, it will control 4 analog outputs and accept up to 20 analog inputs. The model has analog MUX, A/D converter, D/A converter and signal conditioning. This model has two analog inputs, ±1ma or 4-20ma, selected by a jumper on the attached terminal board. The analog output circuit is divided into two parts; Two outputs can be configured to be 0-200 mA or 4-20 mA, and the other outputs are only 4-20 mA. Both the input and output of the IS200VAICH1DAB model contain high suppression circuits to prevent high-frequency noise and surges.


FAQ about is200vich1dab

IS200VAICH1DAB model has transducer/transmitter; What do they do, or what motivates them?


The transmitter/sensor on the IS200VAICH1DAB can be powered by a 24 VDC control system power supply or can be powered independently. They are used to monitor each output on the VAIC board; If the fault cannot be cleared immediately by a command from the Mark VI processor, the suicide relay on the model will disconnect the corresponding output.

What is IS200VAICH1DAB model?


The IS200VAICH1DAB model is an analog input/output board. It is used to accept up to 20 inputs and control up to 4 outputs, with two converters, A/D and D/A, signal conditioning and analog MUX.

IS200VAICH1DAB GE  模拟输入/输出板
