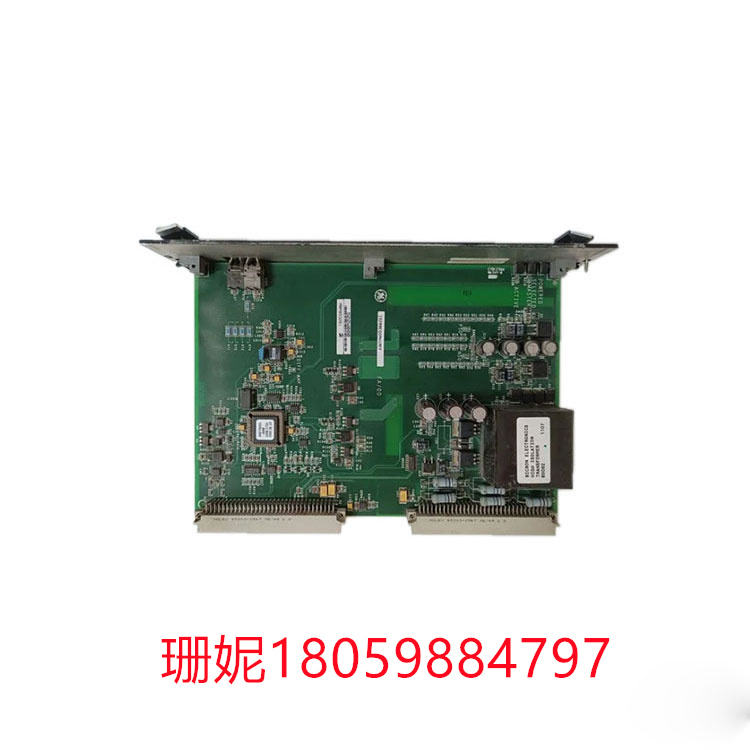

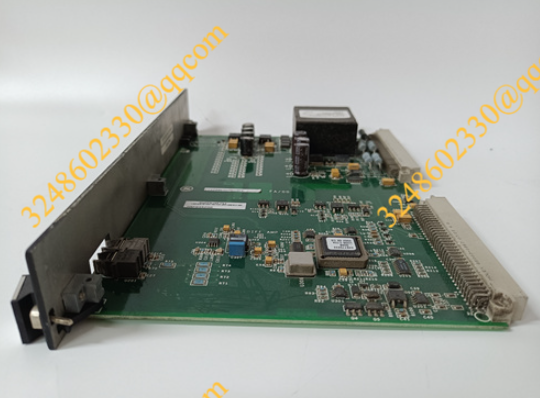

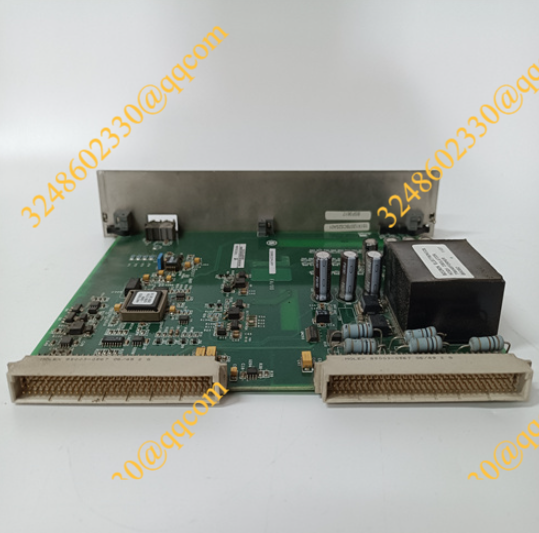

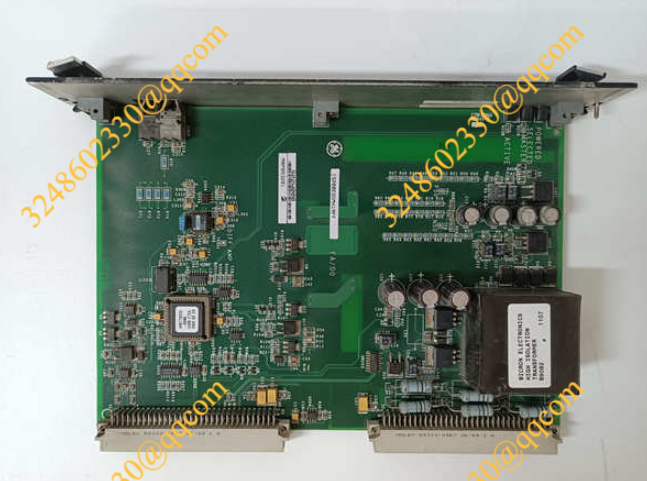

IS200EGDMH1AFF GE EGDM单板

IS200EGDMH1AFF GE EGDM单板【产品详情】1)备件2)保修期:12个月!3)包装:原包装与纸箱。4)交货时间:付款后3天内发货5)所有货物将在发货前进行测试。IS200EGDMH1AFF型号为励磁场接地检测模块,即EGDM的功能缩写。在安装过程中,该模块将安装在励磁电源背板机架上,并将靠近EPSM模块。该模块工作在一个单冗余系统上,单冗余系统需要一个EGDM模块,冗余系统需要三

联系人:Sunny

手机:18059884797

QQ:3095989363

邮箱:xiongbagk@gmail.com

产品详情

IS200EGDMH1AFF  GE EGDM单板




【产品详情】


1)备件

2)保修期:12个月!

3)包装:原包装与纸箱。

4)交货时间:付款后3天内发货

5)所有货物将在发货前进行测试。

IS200EGDMH1AFF型号为励磁场接地检测模块,即EGDM的功能缩写。在安装过程中,该模块将安装在励磁电源背板机架上,并将靠近EPSM模块。该模块工作在一个单冗余系统上,单冗余系统需要一个EGDM模块,冗余系统需要三个EGDM模块。IS200EGDMH1AFF与EXAM模块一起使用,这两个模块一起工作,以确定直流或交流侧任何点的现场接地泄漏的潜力。


当EGDM模块和DSPX模块通过光纤连接时,EGDM模块将已经使用的电压通过光纤发送到DSPX模块;在此过程发生后,电压将被检查,并由DSPX附加警报。EGDM模块面板上有三个LED指示灯。IS200EGDMH1AFF模块有三个指示灯,分别是电源指示灯、主用指示灯和可选主用指示灯。


识别该模块的最佳方法之一是通过直接打印在板上的字母数字目录编号,但在面板底部也有一个小板,指示模块是什么。


关于IS200EGDMH1AFF的常见问题

如何将EXAM模块与EGDM模块一起使用?


其中一种方式,考试模块的工作是通过感应电压通过接地电阻,然后将信号发送到EGDM通过九导体电缆。

如果在冗余系统中使用IS200EGDMH1AFF单板,这三块单板如何配置?


如果在冗余系统中使用EGDM单板,则三块单板将被配置为Controller (C)、Master 1 (M1)和Master 2 (M2)。每个EGDM的配置由P2连接器上的一组程序引脚控制。

IS200EGDMH1AFF模型是有源系统吗?


是的!作为一个有源系统,EGDM模型将对现场电路施加电压。

EGDM模型是做什么的?


EGDM模型有许多功能,其中之一是检测地场电路中任意点与发电机之间的场漏电阻。


IS200EGDMH1AFF  GE EGDM单板



IS200EGDMH1AFF model is an exciting field grounding detection module, that is, the functional abbreviation of EGDM. During installation, the module will be mounted on the excitation power backplane rack and will be close to the EPSM module. The module works on a single redundant system that requires one EGDM module and a redundant system that requires three EGDM modules. The IS200EGDMH1AFF is used with the EXAM module, and the two modules work together to determine the potential for field ground leakage at any point on the DC or AC side.


When the EGDM module and DSPX module are connected through optical fibers, the EGDM module sends the used voltage to the DSPX module through optical fibers. After this process has occurred, the voltage will be checked and an additional alarm will be added by DSPX. There are three LED indicators on the EGDM module panel. The IS200EGDMH1AFF module has three indicators: power indicator, primary indicator, and optional primary indicator.


One of the best ways to identify the module is through the alphanumeric catalog number printed directly on the board, but there is also a small board at the bottom of the panel that indicates what the module is.


FAQ about IS200EGDMH1AFF

How do I use the EXAM module with the EGDM module?


One way the exam module works is by sensing a voltage through a grounding resistor and then sending the signal to the EGDM through a nine-conductor cable.

How to configure the IS200EGDMH1AFF board if the IS200EGDMH1AFF board is used in a redundant system?


If an EGDM board is used in a redundant system, the three boards will be configured as Controller (C), Master 1 (M1), and Master 2 (M2). The configuration of each EGDM is controlled by a set of program pins on the P2 connector.

Is IS200EGDMH1AFF model an active system?


Yes, we do! As an active system, the EGDM model will apply voltage to the field circuit.

What does the EGDM model do?


The EGDM model has many functions, one of which is to detect the field leakage resistance between any point in the field circuit and the generator.

IS200EGDMH1AFF  GE EGDM单板
