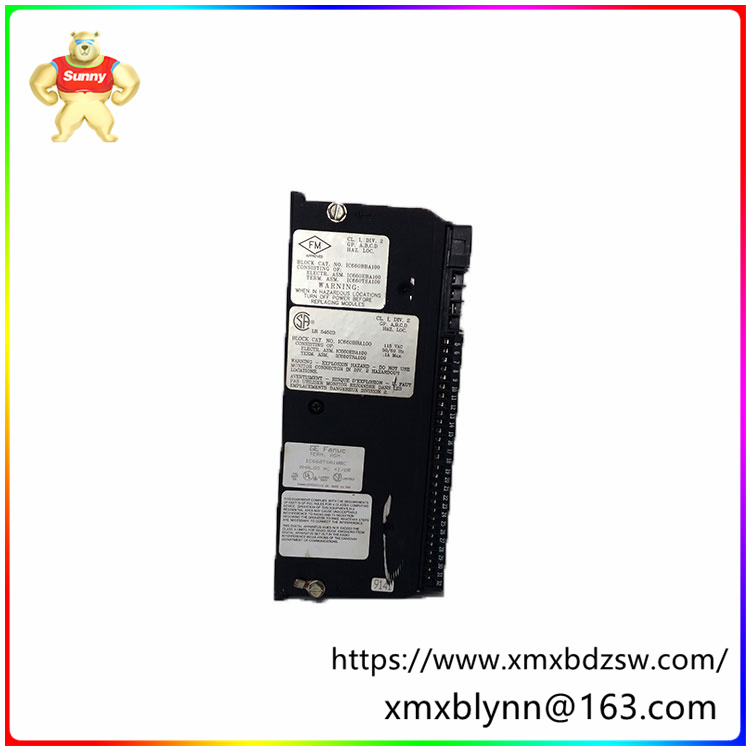

IC660BBA100 模拟 I/O 模块 具有一个12位模数转换器

☆型号：IC660BBA100  模拟 I/O 模块   具有一个12位模数转换器

【产品详情】

品牌:GE发那科

系列:天才I-O

零件编号: IC660BBA100

产品描述: 模拟 I/O 模块

输入数量: 4

输出数量: 2

I/O 分辨率:12 位 + 符号

I/O 更新频率:每 4 毫秒一次

功能：

该IC660BBA100与输出电压或电流信号的各种模拟传感器和设备连接。

它充当这些传感器和 Genius I/O PLC 系统之间的桥梁，允许 PLC 从现实世界收集模拟数据。

该模块还可以将来自 PLC 的数字信号转换为模拟电压或电流输出，以控制电机、阀门或执行器等外部设备。

规格：

类型：模拟 I/O 模块

额定电压：115 VAC 标称电压

输入/输出通道：

4 个模拟输入

2 个模拟输出

模拟输入范围：可选择各种电压和电流范围

模拟输出范围：电压或电流

分辨率：12 位

更新时间：4 毫秒

 IC660BBA100模拟 I/O 模块是 GE Fanuc 的 115 伏交流、4 输入和 2 输出模拟模块。它具有 12 位分辨率、4 毫秒的更新时间和 7 瓦的散热。它重 4 磅。

IC660BBA100模拟I/O模块具有一个12位模数转换器，可将输入信号电流或电压转换为数字值。转换后的信号可以缩放为整数，以便以工程单位表示。输出电路连接到一个12位数模转换器，该转换器将处理后的值转换为电压或电流输出信号。IC660BBA100模拟 I/O 模块还会自动校准 2 个转换器，以确保性能的准确性。在每次总线扫描中，它传输 8 字节的输入数据和 4 字节的输出数据。用户可以通过手持式监视器将输入和输出值作为整数进行监控。将交流电源连接到端子 6 和 7 以启动模块。确保安装 250 伏和 1/8 安培额定保险丝与电源连接器串联。位于面板上的 2 个状态 LED 提供模块的状态。

【英文介绍】

Brand :GE Fanuc

Series: Genius I-O

Part number: IC660BBA100

Product Description: Analog I/O module

Input quantity: 4

Output quantity: 2

I/O resolution :12 bits + symbol

I/O update frequency: every 4 milliseconds

 The IC660BBA100 analog I/O module is GE Fanuc's 115 volt AC, 4 input and 2 output analog module. It has 12-bit resolution, 4 ms update time and 7 watts of heat dissipation. It weighs four pounds.

 The IC660BBA100 analog I/O module features a 12-bit analog-to-digital converter that converts input signal current or voltage to a digital value. The converted signal can be scaled to integers to be represented in engineering units. The output circuit is connected to a 12-bit digital-to-analog converter that converts the processed value into a voltage or current output signal. The IC660BBA100 analog I/O module also automatically calibrates 2 converters to ensure accurate performance. In each bus scan, it transmits 8 bytes of input data and 4 bytes of output data. The user can monitor the input and output values as integers through the handheld monitor. Connect the AC power supply to terminals 6 and 7 to start the module. Ensure that 250 volt and 1/8 amp rated fuses are installed in series with the power connector. The 2 status leds located on the panel provide the status of the module.

Features:

The IC660BBA100 is connected to various analog sensors and devices that output voltage or current signals.

It acts as a bridge between these sensors and the Genius I/O PLC system, allowing the PLC to collect simulation data from the real world.

The module can also convert digital signals from the PLC into analog voltage or current outputs to control external devices such as motors, valves or actuators.

Specifications:

Type: Analog I/O module

Rated voltage: 115 VAC nominal voltage

Input/output channels:

4 analog inputs

2 analog outputs

Analog input range: Various voltage and current ranges can be selected

Analog output range: voltage or current

Resolution: 12 bits

Update time: 4 milliseconds
