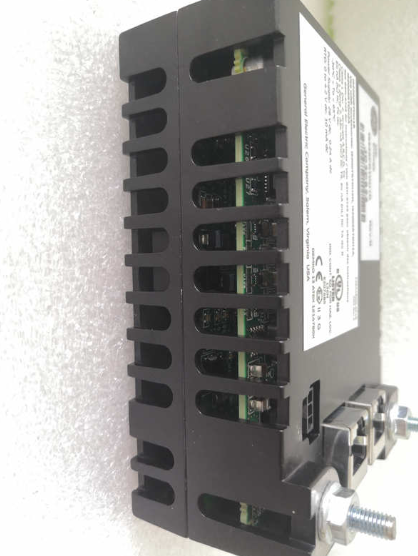

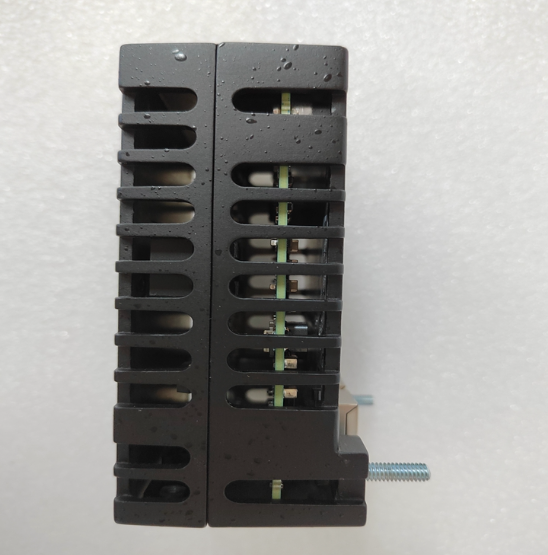

IS220PRTDH1B RTD 输入组 电阻温度设备 （RTD） 输入

☆型号：IS220PRTDH1B  RTD 输入组   电阻温度设备 （RTD） 输入

【产品详情】

规格

产品编号： IS220PRTDH1B
制造商： 通用电气
系列： Mark VIe
产品类型：RTD 输入组
工作温度：-30 至 65oC
可用性：现货
原产地产品：美国（美国）

IS220PRTDH1B是由通用电气制造和设计的RTD输入包，是Mark VIe系列分布式控制系统的一部分。电阻温度设备 （RTD） 输入 （PRTD） 包将一个或两个 I/O 以太网网络与 RTD 输入终端板连接起来。该套件包括一个由所有Mark VIe分布式I/O包共享的处理器板，以及一个专用于热电偶输入功能的采集板。

IS220PRTDH1B功能说明

PRTD 包仅支持单工操作。该电池组由三针电源输入和一个直接连接到相关端子板连接器的 DC-37 针连接器供电。双 RJ45 以太网连接器用于输出。LED 指示灯提供视觉诊断。I/O 包可处理多达 8 个 RTD 输入，TRTD 端子板可处理多达 16 个 RTD 输入。

兼容性

信号路径中使用的 I/O 包数量称为控制模式：

• Simplex 采用单个 I/O 包和一个或两个网络连接。
• Dual 采用两个 I/O 包和一个或两个网络接口。
• TMR 采用三个 I/O 包，每个 I/O 包都有一个网络连接。

TRD输入电路的电流隔离由PRTD提供。这需要对端子板瞬态保护进行更改，该保护可在TRTDH1D板和TRTDH2D板上使用。该板的 H1D 版本包括与 PRTD 标准扫描速率兼容的滤波功能。当选择PRTD的快速扫描速率时，端子板的H2D版本提供较少的滤波，以实现适当的性能。如果将 PRTD 安装在 TRTD 板的早期版本上，则将报告不兼容，但不会发生物理损坏。

IS220PRTDH1B 处理器特性

• 处理器板链接到专用于 I/O 包或模块功能的采集板。当施加输入电源时，软启动电路会增加处理器板上的可用电压。
• 本地电源按顺序打开，处理器复位被禁用。完成自检例程后，处理器从闪存加载特定于 I/O 包或模块类型的应用程序代码。应用代码读取板ID信息，确保应用代码、采集板、终端板全部正确匹配。
• 当存在良好的匹配时，处理器会尝试建立以太网通信，从网络地址请求开始。地址请求使用行业标准的动态主机配置协议 （DHCP） 和终端板的唯一标识。
• 以太网初始化后，处理器对板载逻辑进行编程，运行应用，并允许采集板开始运行。处理器应用程序代码包含 I/O 包通过一个或两个以太网输入运行所需的所有逻辑。当使用两个以太网输入时，两个网络路径始终处于活动状态。
  任一网络故障都不会影响 I/O 包或模块的运行，故障将由正常工作的网络连接指示。此配置比传统的热备份系统具有更强的容错能力，后者仅在主端口发生故障时才使用第二个端口。
• 处理器上的以太网端口可在 10 MB/s 和 100 MB/s 速度之间以及半双工和全双工操作之间自动协商。

☆型号：IS220PRTDH1B  RTD 输入组   电阻温度设备 （RTD） 输入

【英文介绍】

The IS220PAICH1B model is manufactured by General Electric and is an analog input/output package for the Mark VI series. This model is the second version of the PAIC unit that operates at a different minimum voltage compared to the previous version of the PAIC group. The minimum voltage for this particular device is 22 volts of semi-direct current. The nominal power supply used in this model is either 24 volts or 28 volts direct current.

Although the Mark VI series uses the IS220PAICH1B package, it can be used with some accessories, also known as terminal boards; The terminal boards used with this particular analog I/O packet are all IS200 boards and are IS200TBAIH1C, IS200TAIH1A, and IS200TAIH2A. The IS200TBAIH1C model is a fence type junction box with a minimum wire size of 22 AWG when connected and used with the IS220PAICH1B group.

Specific alarms appear when using this model, one of which is labeled 82-83, which focuses on the output and indicates that the suicide relay in the IS220PAICH1B package is not working. The possible cause of this alarm is usually a mismatch between the suicide relay command in the package and the relevant feedback, a hardware failure, or a relay failure on the acquisition board. The main solution to this problem is to replace the I/O package itself.
