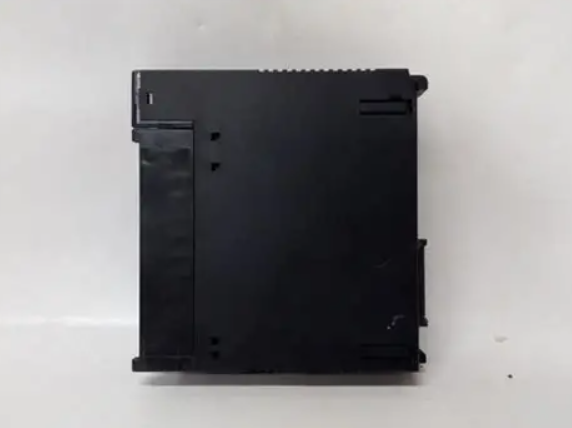

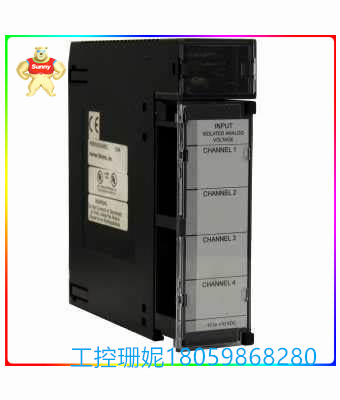

HE693ADC410C 隔离式模拟输入模块 提供 4 个分辨率

☆型号：HE693ADC410C 隔离式模拟输入模块 提供 4 个分辨率

【产品详情】

Horner APG +/-10V 隔离式模拟输入模块提供 4 个分辨率为 14 位的模拟输入通道。本机的隔离级别为通道到通道和通道到地。该模块将电压输入信号转换为数字值（-32,000 至 +32,000），直接放入 PLC CPU 的 %AI 表中。该模块的四个通道中的每一个都有一个可编程设定值（其电平在PLC程序中通过四个%AQ输出寄存器设置）。当模拟输入值达到或超过设定值时，相应的数字输入 %I 通电。前四个 %Is 分别表示四个输入通道设定值报警。

技术规格

稳态功耗 ADC405：.4W / 80mA @ 5V，2.16W / 90mA @ 24V ADC410：.7W / 140mA @ 5V，1.2W / 50mA @ 24V

上电时的浪涌电流 ADC405：120mA @ 5V 150mA @ 24V ADC410：200mA @ 5V 100mA @ 24V

通道数 4

需要 I/O 4 %AI、4 %AQ、16 %I

A/D 类型、分辨率 集成，18 位

可用分辨率 13 位加号

模块更新率 45 通道/秒

数字滤波 1-128 个样本 / 更新

模拟滤波 1KHz，3极贝塞尔

最大误差 .05% 满量程

输入阻抗 1兆欧

最大过电压 +/- 15VDC

通道到通道 （ADC410） 1500VAC （RMS）， +/- 2000VDC

共模范围 （ADC410） 1500VAC （RMS）， +/- 2000VDC

通道间 （ADC405） 500VAC （RMS），+/-700VDC

共模范围 （ADC405） 500VAC （RMS），+/-700VDC

共模抑制 >100分贝

相对湿度 5% 至 95%，无冷凝

工作温度 0 至 60°C（32 至 140°F）

☆型号：HE693ADC410C 隔离式模拟输入模块 提供 4 个分辨率

【英文介绍】

The Horner APG +/-10V isolated analog input module provides four analog input channels with a resolution of 14 bits. Isolation levels for this unit are channel to channel and channel to ground. The module converts the voltage input signal into a digital value (-32,000 to +32,000) that is placed directly into the %AI table of the PLC CPU. Each of the four channels of the module has a programmable set point (its level is set in the PLC program via four %AQ output registers). When the analog input value reaches or exceeds the set value, the corresponding digital input %I is energized. The first four %Is represent the four input channel set values alarm.

Technical specification

Steady state power consumption ADC405:.4W / 80mA@5V, 2.16W / 90mA@24V ADC410:.7W / 140mA@5V, 1.2W / 50mA@24V

During power-on, the surge current ADC405:120mA@5V 150mA@24V ADC410:200mA@5V 100mA@24V

Number of channels 4

Requires I/O 4% AI, 4% AQ, 16% I

A/D type, resolution integration, 18 bits

Available resolution 13 bits plus sign

Module update rate 45 channels/second

Digital filter 1-128 samples/updates

Analog filter 1KHz, 3-pole Bessel

Maximum error.05% full scale

Input impedance 1 megohm

Maximum overvoltage +/- 15VDC

Channel to Channel (ADC410) 1500VAC (RMS), +/- 2000VDC

Common model range (ADC410) 1500VAC (RMS), +/- 2000VDC

Interchannel (ADC405) 500VAC (RMS), +/-700VDC

Total model circumference (ADC405) 500VAC (RMS), +/-700VDC

Common mode rejection >100 dB

Relative humidity 5% to 95%, no condensation

Operating temperature 0 to 60°C (32 to 140°F)
