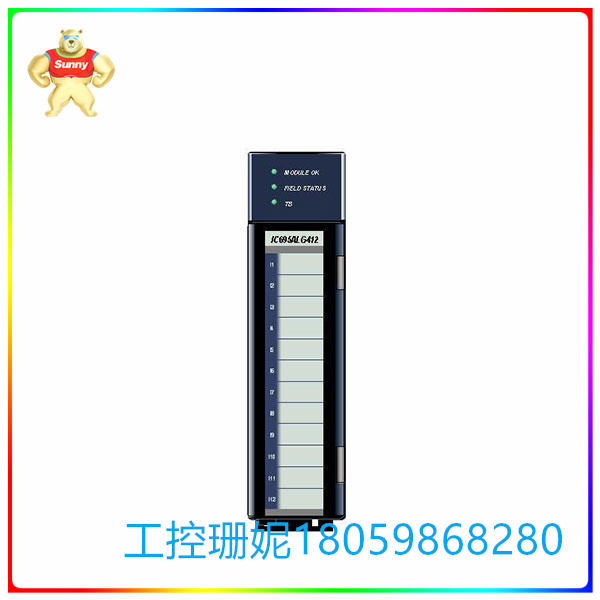

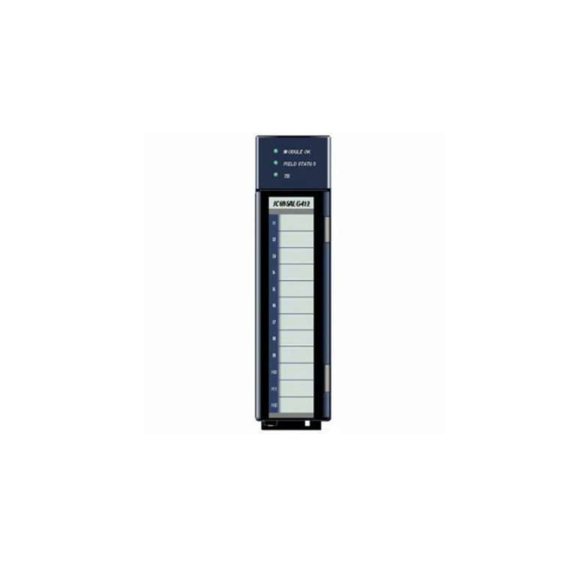

IC695ALG412 高速热电偶模块 具有广泛的标准和高级 IO

☆型号：IC695ALG412 高速热电偶模块 具有广泛的标准和高级 IO

【产品详情】

IC695ALG412是一个应变计输入模块，是 PACSystem RX3i 模拟量输入模块的一部分。该模块具有十二 （12） 个隔离差分输入通道，兼容毫伏信号（如 ±150mV 或 ±50mV）和热电偶仪器（如 J、K、T、E、R、S、B、N 或 C 型）。该模块可用于直接与应变片连接，并用于温度应用，无需变送器、信号调节器和其他设备。

该模块占用背板的单个插槽，仅直接连接到RX3i通用背板，并直接连接到PCI总线。该模块还带有内部诊断功能，例如开路、短路、正/负变化率、高、高-高、低和低-低通道诊断。此外，该模块还具有内置通道间隔离，额定连续电压为 250VAC;1500VAC 1分钟;2550VDC 1 秒，输入阻抗为 >=500k 欧姆。该模块的噪声抑制性能提高了 10 dB。

IC695ALG412是GE Fanuc RX3i系列的12通道热电偶输入模块，该模块提供12个隔离的差分热电偶输入通道。在 IC695ALG412 的网站上查看本机的规格 web网站页面。

技术规格

模块类型： 隔离式热电偶输入

输入数量： 12

内部功率： 3.3V：400mA;5V：425 毫安

插槽数量： 1 （单插槽）

类型： J、K、T、E、R、S、B、N 或 C

更新速率： 15 毫秒至 120 毫秒（可配置）

☆型号：IC695ALG412 高速热电偶模块 具有广泛的标准和高级 IO

【英文介绍】

IC695ALG412 is a strain gauge input module that is part of the PACSystem RX3i analog input module. The module has twelve (12) isolated differential input channels compatible with millivolt signals (e.g., ±150mV or ±50mV) and thermocouple instruments (e.g., J, K, T, E, R, S, B, N or C type). The module can be used to connect directly to strain gauges and for temperature applications without the need for transmitters, signal regulators and other equipment.

The module occupies a single slot in the backplane, connects directly only to the RX3i universal backplane, and connects directly to the PCI bus. The module also comes with internal diagnostic functions such as open circuit, short circuit, positive/negative rate of change, high, high-high, low, and low-low channel diagnostics. In addition, the module has built-in interchannel isolation with a rated continuous voltage of 250VAC; 1500VAC 1 min; 2550VDC 1 second, input impedance >=500k ohms. The noise suppression performance of the module is improved by 10 dB.

The IC695ALG412 is a 12-channel thermocouple input module in the GE Fanuc RX3i series that provides 12 isolated differential thermocouple input channels. Check the specifications web site page for this unit on IC695ALG412's website.

Technical specification

Module type: Isolated thermocouple input

Input quantity: 12

Internal power: 3.3V: 400mA; 5V: 425 mah

Number of slots: 1 (single slot)

Type: J, K, T, E, R, S, B, N, or C

Update rate: 15 ms to 120 ms (configurable)
