IC690ACC901 迷你转换器套件 可编程接口

☆型号：IC690ACC901 迷你转换器套件 可编程接口

【产品详情】

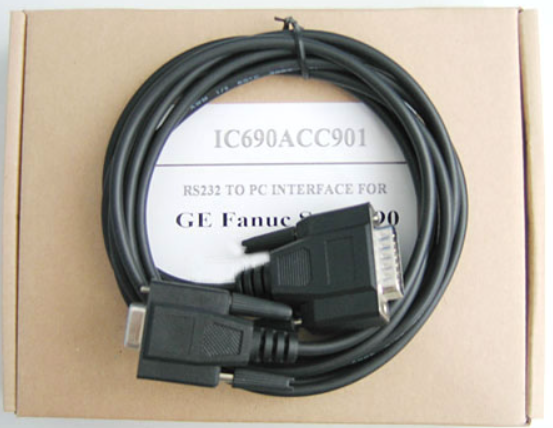

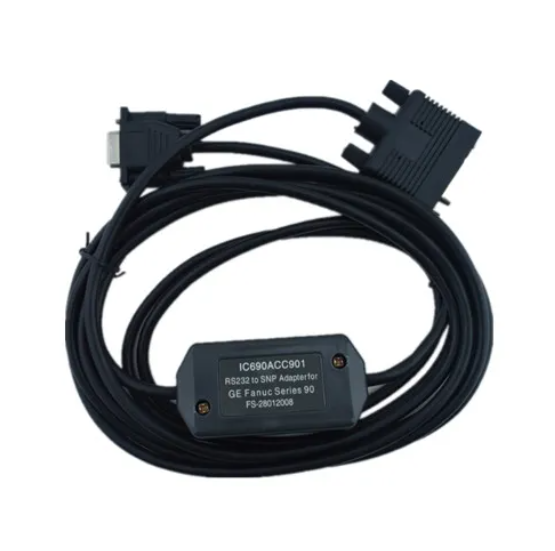

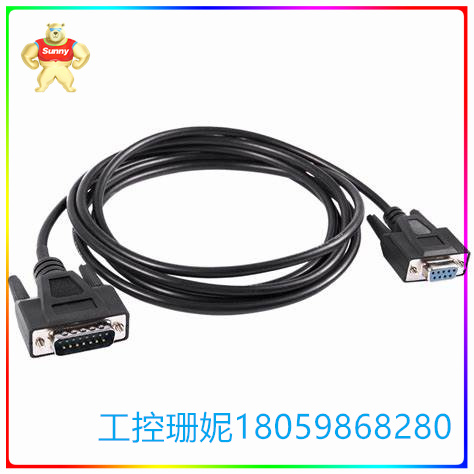

迷你转换器套件由RS-422 (SNP)组成RS-232迷你转换器集成到一个6英尺(2

米)串行延长电缆，和一个9针到25针转换器插头组件。15针SNP端口

迷你转换器上的连接器直接插入串行接口上的可编程接口

控制器。9针RS-232端口连接器上迷你转换器电缆连接到RS-232兼容的设备。

迷你转换器上的两个led指示活动发送和接收线路。转换插头需要转换9针串口连接器上的迷你转换器

IC647计算机上的25针串行端口连接器，一台IBM®PC-XT或一台PS/2®个人电脑。需选配IC640工控机

适配器(不提供-请联系您的当地PLC分配器)与迷你转换器一起使用。

表1和表2列出了迷你转换器的引脚。的信号流的方向相对于迷你转换器。迷你转换器可用于点对点

如上所述的配置，或在multidrop中配置主机设备配置为主控制器和一个或多个可编程控制器配置为从机。多滴配置需要一个直接通过(1对1)电缆从迷你转换器的RS-422端口连接到第一PLC的SNP端口。其他从机之间需要菊花链连接奴隶。最多可配置8台设备以RS-422多点配置连接。所有的设备必须有一个共同点。如果要求接地隔离时，可以使用隔离中继器/转换器(IC655CCM590) in迷你转换器的位置。当使用迷你转换器与调制解调器连接时，可能需要将RTS跳接到CTS(请查阅调制解调器的用户手册)。电缆图(点对点)当迷你转换器连接到IBM PC和与硬件兼容的计算机握手;应使用以下电缆连接方式

IC690ACC901是一款迷你转换器套件，通常用于将一种接口或协议转换为另一种接口或协议。这种转换器套件通常由多个组件组成，例如适配器、转换器和连接线等，可以根据需要进行选择和组合。

具体来说，IC690ACC901可以将一些常见的接口或协议转换为其他不兼容的接口或协议，实现设备之间的互联互通。例如，它可以将USB接口转换为串口，或将并行端口转换为串行端口。这种转换器套件对于设备升级、数据采集和传输等应用非常有用。

☆型号：IC690ACC901 迷你转换器套件 可编程接口

【英文介绍】

Mini Converter Kit consists of RS-422 (SNP) Integrated RS-232 Mini converter into a 6 foot (2

M) serial extension cable, and a 9-pin to 25-pin converter plug assembly. 15-pin SNP port

The connector on the mini converter plugs directly into the programmable interface on the serial interface

The controller. 9-pin RS-232 port connector on mini converter cable to connect to RS-232 compatible devices.

Two leds on the mini converter indicate active transmit and receive lines. The converter plug requires a mini converter on a 9-pin serial connector

25-pin serial port connector on an IC647 computer, an IBM®PC-XT or a PS/2® personal computer. The IC640 industrial computer is required

Adapters (not available - contact your local PLC distributor) are used with mini converters.

Table 1 and Table 2 list the pins of the mini converter. The direction of the signal stream relative to the mini converter. Mini converters can be used point-to-point

Configure as described above, or in multidrop configure the host device as the master controller and one or more programmable controllers as the slave. A multi-drop configuration requires a direct  connection via a (1-to-1) cable from the mini converter's RS-422 port to the first PLC's SNP port. Other slaves need to be Daisy chained between them. Up to 8 devices can be configured to connect in the RS-422 multipoint configuration. All devices must have one thing in common. If ground isolation is required, the isolation repeater/converter (IC655CCM590) can be used in the position of the mini converter. When using a mini-converter to connect to the modem, you may need to jump the RTS to the CTS(refer to the modem's user manual). Cable diagram (point-to-point) when the mini converter is connected to an IBM PC and handshakes with a hardware compatible computer; The following cable connections should be used
