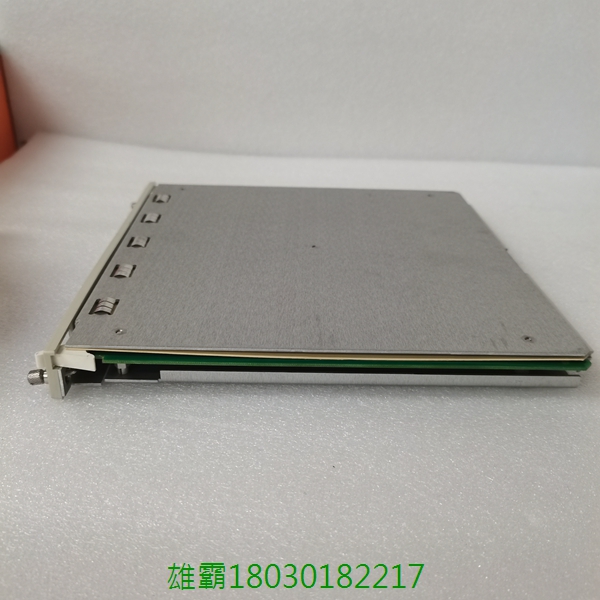

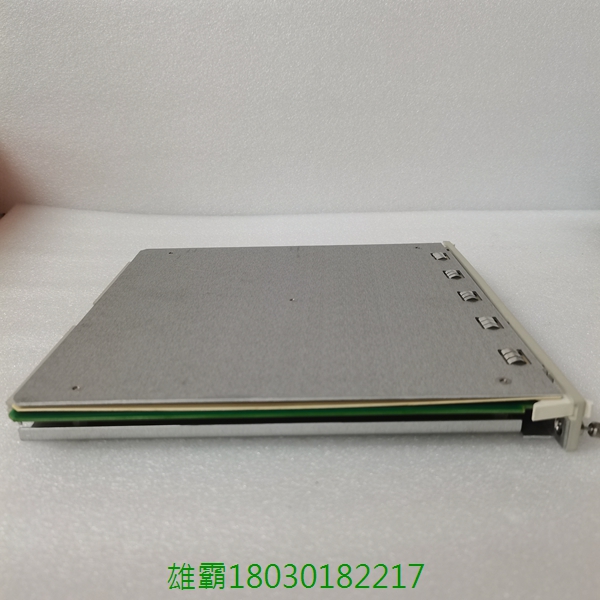

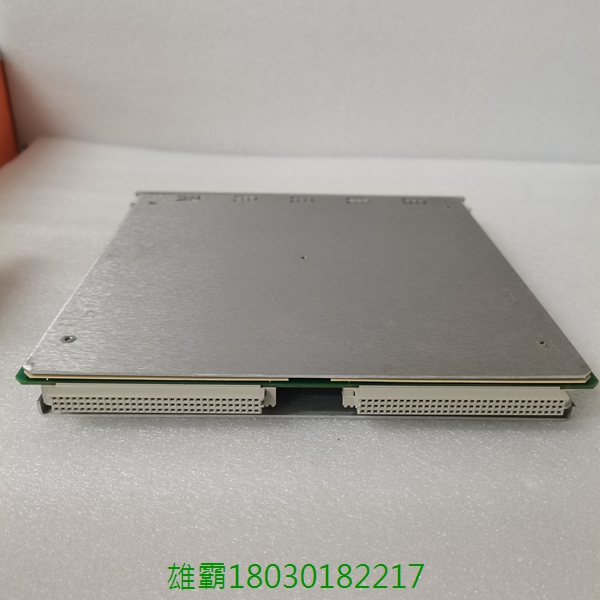

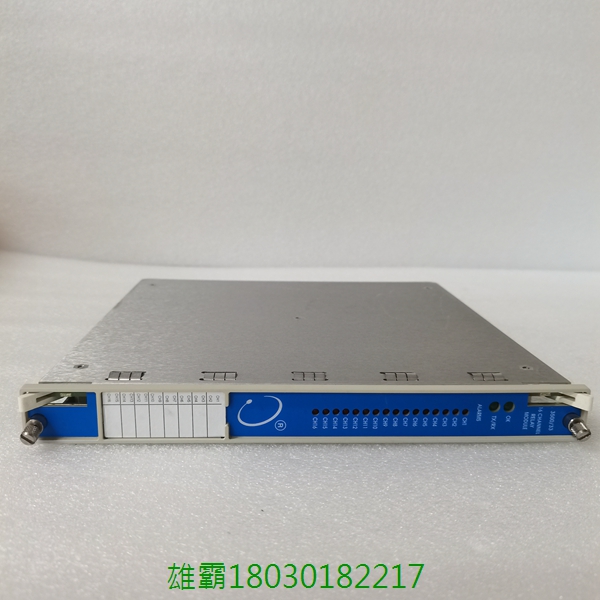

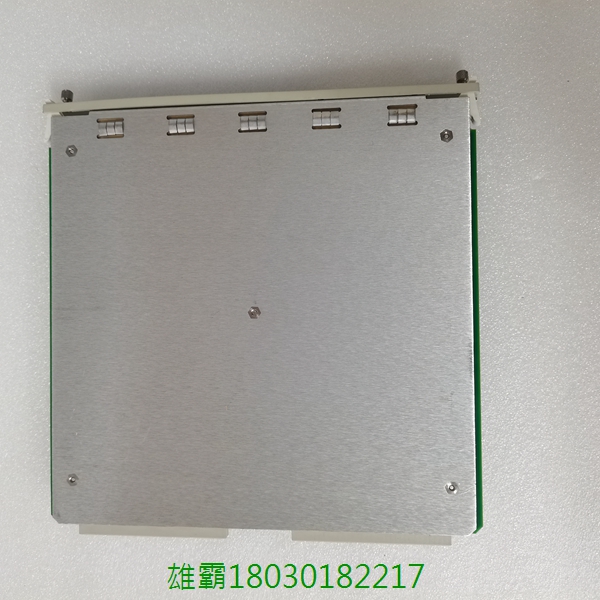

3500/33 16通道继电器模块是一个全高度模块，提供16个继电器输出。您可以在瞬态数据接口(TDI)模块右侧的任何插槽中放置任意数量的16通道继电器模块。
3500/33 16通道继电器模块的每个输出都可以独立编程来执行投票逻辑。模块的每个继电器都包含报警驱动逻辑。报警驱动逻辑的编程使用AND和OR逻辑，可以使用以下方法:
报警输入(警报和危险状态)
我不可以
来自机架中任何监视器通道或监视器通道的任何组合的单独测量变量
您可以使用3500机架配置软件对告警驱动器进行编程。
3500/33 AA-BB
A:输出模块
01 16通道继电器输出模块
02 16通道故障安全继电器输出模块
03低电流16通道继电器输出模块
04低电流16通道故障安全继电器输出模块
B:危险区域批准选项
00没有
01 cNRTLus(二组一班)
02 ATEX / IECEx / CSA (Class 1, Zone 2)
149986-01备用16通道继电器控制模块
149992-01备用16通道继电器输出模块
149992-02备用16通道Failsafe继电器输出模块
149992-03备用16通道小电流继电器输出模块
149992-04备用16通道低电流故障保护继电器输出模块
3500/33 16通道继电器模块需要3500机架配置，3.3版本或更高版本
3500/33需要3500数据采集软件，版本2.40或更高。
3500/33 16通道继电器模块需要3500数据显示软件，版本1.40或更高。
当订购多个认证选项(02)时，3500监视器通过了2区标准认证，包括ATEX和北美区域。
2区标准规定了在更高电压下增加的间距要求。3500/33 16通道继电器模块不满足这些间距要求。因此，使用多个审批选项订购的模块被限制为比使用其他审批选项订购的模块电压更低。
使用更高的电压违反了与多重审批选项相关联的危险区域证书。
与仅csa批准选项(-01)相关的北美分部2标准已降至30 Vrms，以符合61010-1类型测试要求。
如果3500/3316通道继电器模块是功能安全(SIL)系统的一部分，则功能安全证书要求限制电压。功能安全(SIL)系统不允许使用更高的电压。
