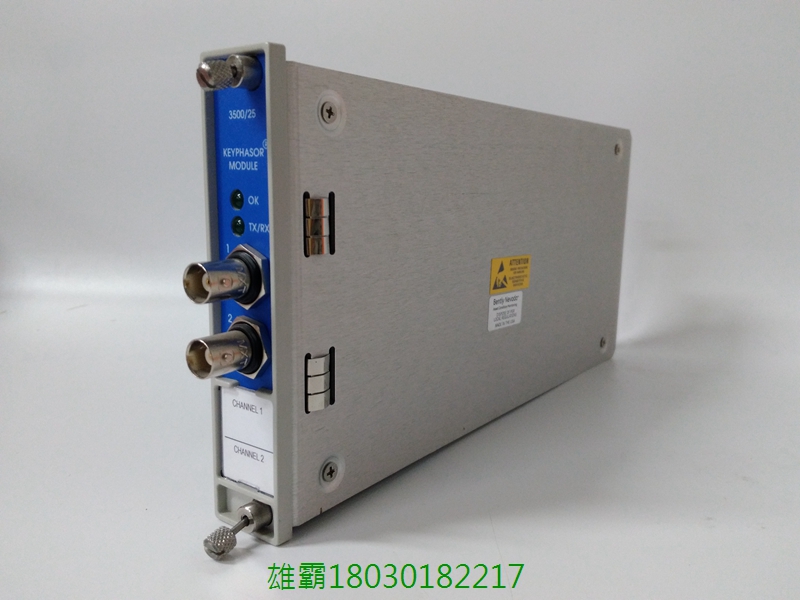

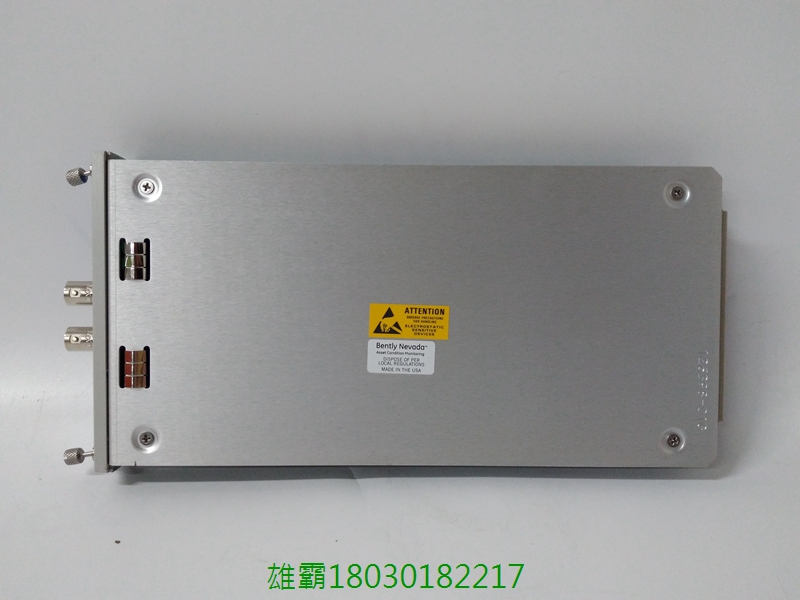

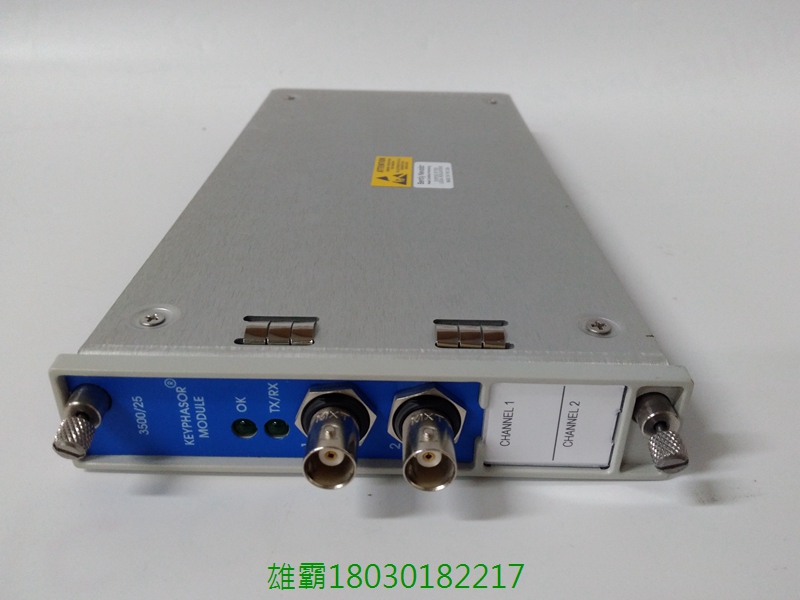

3500/25增强型关键相量模块是一种半高双通道模块，用于向3500机架中的监控模块提供关键相量信号。该模块接收来自接近探头或磁性拾取器的输入信号，并将信号转换为数字键相量信号，当轴上的键相量标记与键相量换能器重合时指示。3500机械保护系统可以在正常配置时接受多达四个键相量信号，在配对配置时接受多达八个键相量信号。

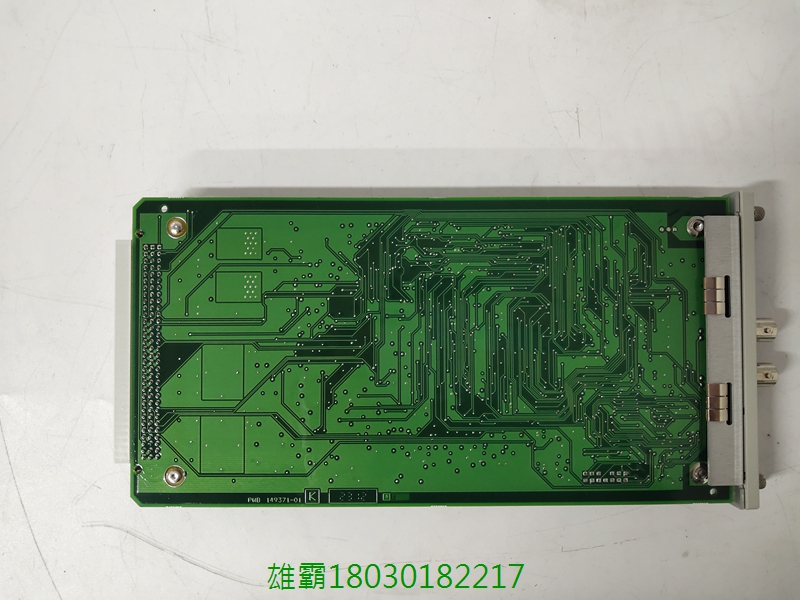

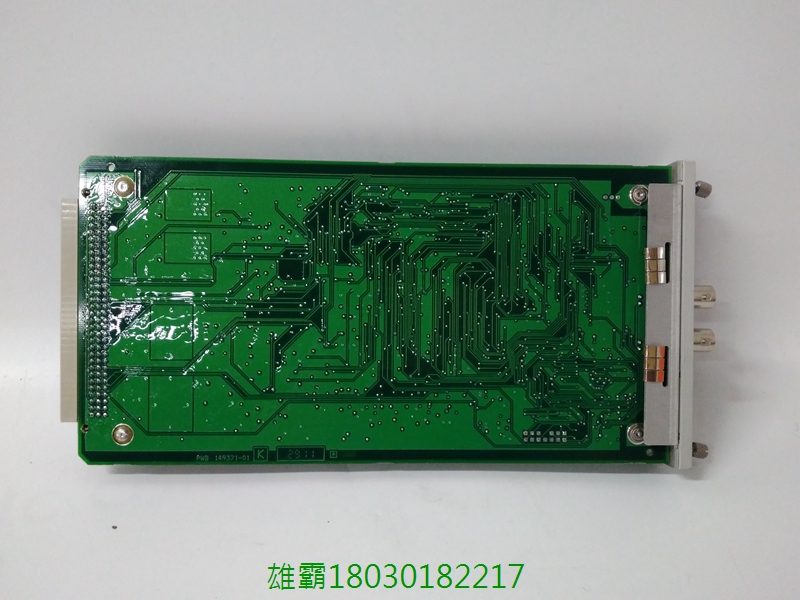

增强型关键相量模块是一个改进的3500系统模块。与以前的设计相比，它提供了扩展的Keyphasor信号处理能力，同时在形式、适合度和功能方面保持了与现有Keyphasor模块的完全向下兼容性，可用于遗留系统。关键相量模块，PWA 125792-01，被更新的149369-01模块完全取代。
当三模冗余(TMR)应用需要系统关键相量输入时，3500系统应采用两个关键相量模块。在这种配置中，模块并行工作，为机架中的其他模块提供主键相量信号和辅助键相量信号。
具有四个以上键相量输入的系统可以使用配对配置，只要不存在四个以上的主键相量输入信号。配对配置需要两个连续的监控位置在上/下或两个半槽位位置。四个关键相量模块将接受四个主要和四个备用输入通道，并提供四个输出通道(每个模块一个)。两个配对和一个非配对(总共三个Keyphasor模块)的配置也是可能的。在这样的配置中，用户可以配置一个非配对键相量(订购两个2通道或一个1通道和一个2通道选项)。
隔离键相量I/O模块设计用于将键相量信号并联到多个设备上，并且需要与其他系统(如控制系统)隔离的应用。隔离I/O模块是专门为磁拾取应用而创建的，但只要提供外部电源，就可以兼容并将为Proximitor*应用提供隔离。
这个I/O模块的目的主要是测量轴的速度，而不是相位。该模块可以提供相位测量，但这种I/O引入的相移比非隔离I/O版本略高。图1显示了隔离I/O模块在不同机器速度下增加的相移量。
增强的产品功能包括从每轮多事件输入生成每轮一次事件信号、现场可升级固件和资产管理数据报告。
本特利3500振动监测系统常用备件如下：
机架模块:3500/05-01-01-00-00-01或3500/05-02-04-00-00-01
电源模块：3500/15 3500/15-05-05-00(替代3500/15-02-02-00)
接口模块：3500/22 3500/22M 3500/22-01-01-00
位移模块：3500/40 3500/40M 3500/40-01-00
振动模块：3500/42 3500/42M 3500/42-01-00
差胀模块：3500/45 3500/45M 3500/45-01-00
转速监测模块：3500/50 3500/50-01-00-01
超速监测保护模块：3500/53 3500/53-03-00
键相器模块:3500/25 3500/25-01-01-00 3500/25-01-03-CN
继电器模块:3500/32 3500/32M 3500/32-01-00
继电器模块:3500/33 3500/33M 3500/33-01-00
通讯网关:3500/92 3500/92-02-01-00 3500/92-04-01-00
本特利前面板 本特利后背板=1套卡件
型号后缀CN,代表北京 05：是防爆型
