大型涡轮机热壳生长测量
在汽轮机监控仪表(TSI)中，一个重要的位置测量是扩箱。外壳膨胀(有时称为外壳膨胀)135613-02 是机器外壳在机器启动和在线运行期间膨胀时的热膨胀。壳体膨胀换能器系统通常安装在涡轮壳体连接到基础的另一端的基础上，并提供有关机箱相对于基础的增长的信息。
外壳扩展135613-02 是一个参数，您应该使用双传感器布置来测量。这种安排提供了关于滑动脚在机壳上的位置的信息。如果一只脚被阻塞或卡住，可能会使机壳变形并损坏机器。双外壳扩展传感器配置与3300或3500监视器相结合，可为这种情况提供警报。高温双外壳膨胀传感器配置仅与3500/45位置监视器兼容。
外壳扩展测量135613-02 还使您能够确定机器条件是否超出预期的温度增长差。这主要是一个启动参数，它决定了机壳和转子是否以几乎相同的速度热增长。不同的热增长速度会导致机器的旋转和静止部分摩擦。

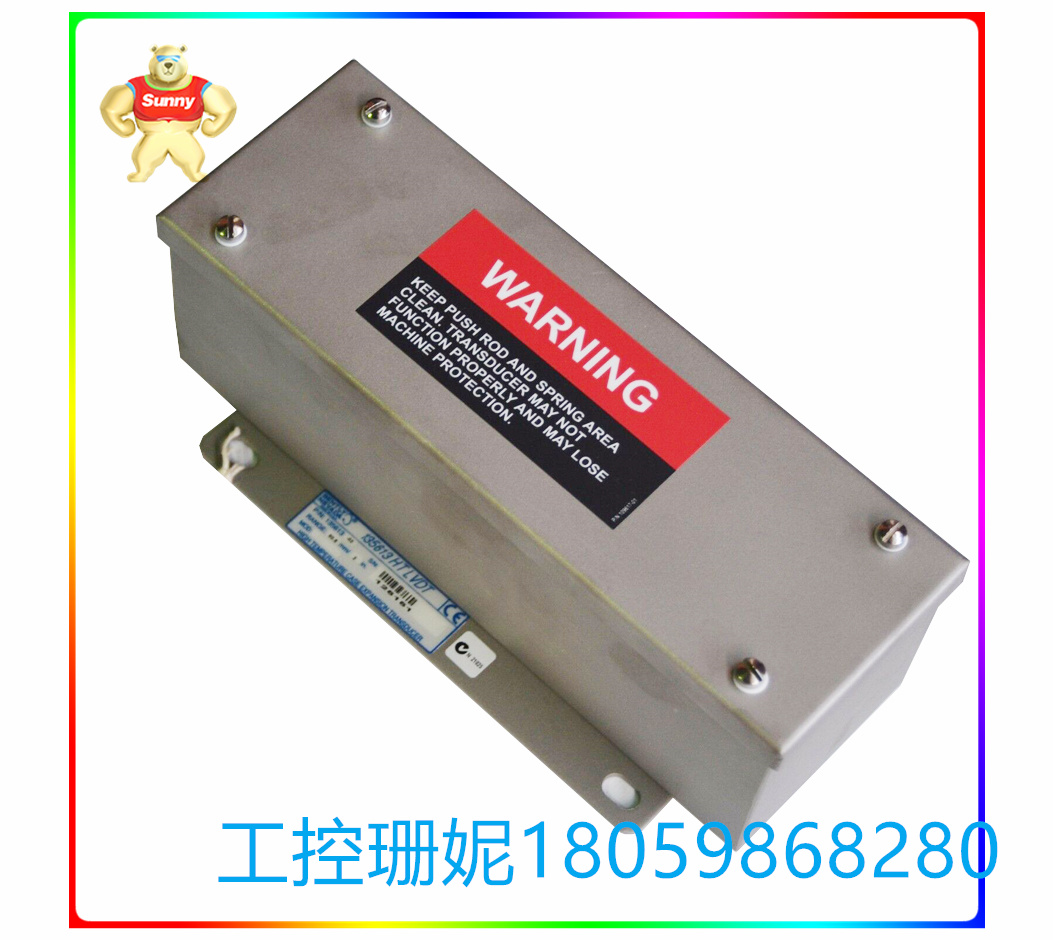

外壳膨胀换能器组件135613-02 由一个线性可变差动变压器(LVDT)组成，它被安置在一个防风雨的保护外壳中。
Table 1: 135613-AA Dimensions in Millimetres [Inches]
Linear Range Option Dimension “A Dimension “B” Dimension “C”
-01 165 [6.50] 241 [9.50] 100.3 [3.95]
-02 165 [6.50] 241 [9.50] 120.6 [4.75]
-03 251 [9.90] 327.7 [12.90] 196.8 [7.75]
-11 165 [6.50] 241 [9.50] 280 [11.02]
-12 165 [6.50] 241 [9.50] 270 [10.63]
-13 251 [9.90] 327.7 [12.90] 272 [10.71]
High Temperature Case Expansion Transducer Assembly (dc)
135613 -AA-BB
A: Linear Range Option
01 25.4 mm (1.0 in) with a 127 mm (5.00) rod
02 50.8 mm (2.0 in) with a 152.4 mm (6.00) rod
03 101.6 mm (4.0 in) with a 228.6 mm (9.00) rod
11 25.4 mm (1.0 in) with a 304.8 mm (12.0 in) rod
12 50.8 mm (2.0 in) with a 304.8 mm (12.00) rod
13 101.6 mm (4.0 in) with a 228.6 mm (9.00) rod
B: Spring Option
00 Without spring return
01 With spring return
